V-벨트 풀리

HAWEN은 첨단 제조 경험을 바탕으로 고품질 풀리 제품을 제공하기 위해 최선을 다하고 있습니다. V-벨트 풀리는 정밀한 가공과 안정적인 성능을 제공합니다. 전문 제조업체로서 모터 및 가전 산업 분야의 구매자 요구 사항을 충족하는 맞춤형 서비스를 제공합니다.

제품 사양

제품 응용 분야

HAWEN(Trilon)은 20년 이상 범용 모터 풀리 산업에 깊이 관여해 왔습니다. 당사의 풀리는 45# 탄소강과 1215 쾌삭강으로 정밀 가공되었습니다. 우리는 2005년에 처음으로 반자동 생산 공정을 채택한 후 2012년에 자체 개발한 완전 자동 생산 라인을 가동하여 바 스톡 공급부터 완제품 성형까지 통합 생산 프로세스를 실현했습니다. 이번 업그레이드는 인건비를 절감할 뿐만 아니라 초고제품 정밀도를 보장하면서 생산 효율성을 향상시킵니다.

기존 반자동 공정에 비해 생산 효율이 40% 향상되었으며, 제품 부적합률을 50PPM 이하로 효과적으로 제어하고 있습니다. 치열한 시장 가격 경쟁 속에서도 우리는 비용 절감과 효율성 향상을 달성하는 동시에 고객의 이익 극대화와 상호 시장 점유율 확대에 도움을 주었습니다.

HAWEN에서 생산한 풀리는 동력 전달 중 하중 영향을 완화할 수 있습니다. 풀리 드라이브는 안정적인 작동, 저소음 및 저진동을 특징으로 합니다. 당사 제품은 ±0.003mm 공차의 고정밀 내부 보어를 자랑하며, 외부 원 런아웃은 0.03mm 이내로 제어되어 변속기 프로세스의 안정성과 내구성을 보장합니다. 우리는 재료 경도 및 열처리 공정을 엄격하게 관리하며 제품 표면 거칠기가 Ra1.6 이하에 도달하여 내마모성과 피로 강도를 효과적으로 향상시킵니다.

전자동 온라인 테스트 장비를 통해 모든 제품은 배송 전에 치수, 기하학적 공차 및 표면 결함을 완벽하게 검사하여 배치 일관성을 보장합니다. 우리는 국내외 유명 모터 제조업체와 장기적인 지원 협력 관계를 유지하고 있으며 광범위한 업계 인정을 받았습니다. 20년간 축적된 기술을 바탕으로 소재 활용 및 제조 공정을 지속적으로 최적화하고 있습니다. 당사의 풀리 제품은 ISO9001 및 IATF16949 품질 시스템 인증을 획득하여 원자재 창고부터 완제품 배송까지 완전한 추적성을 보장합니다.

제품 적용 장비 및 주요 고객

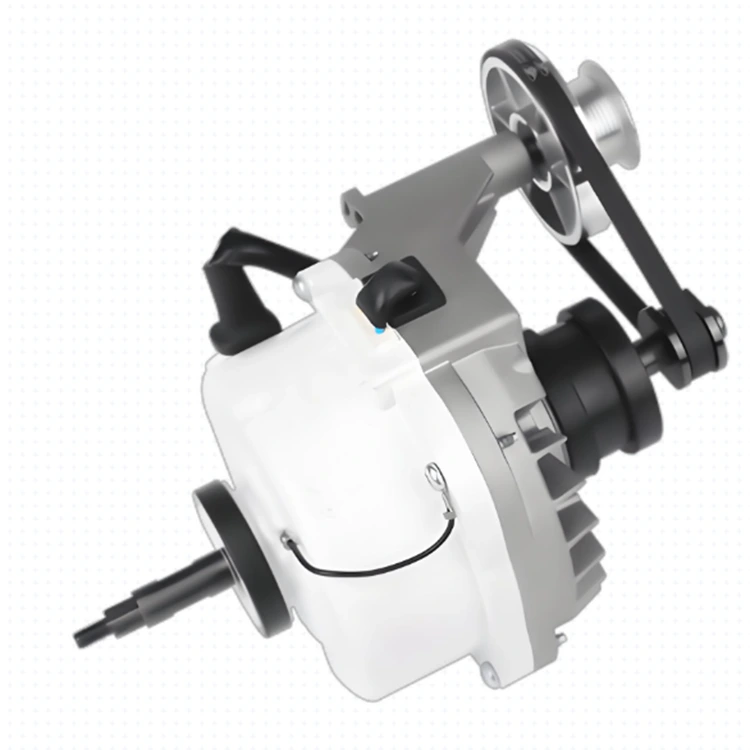

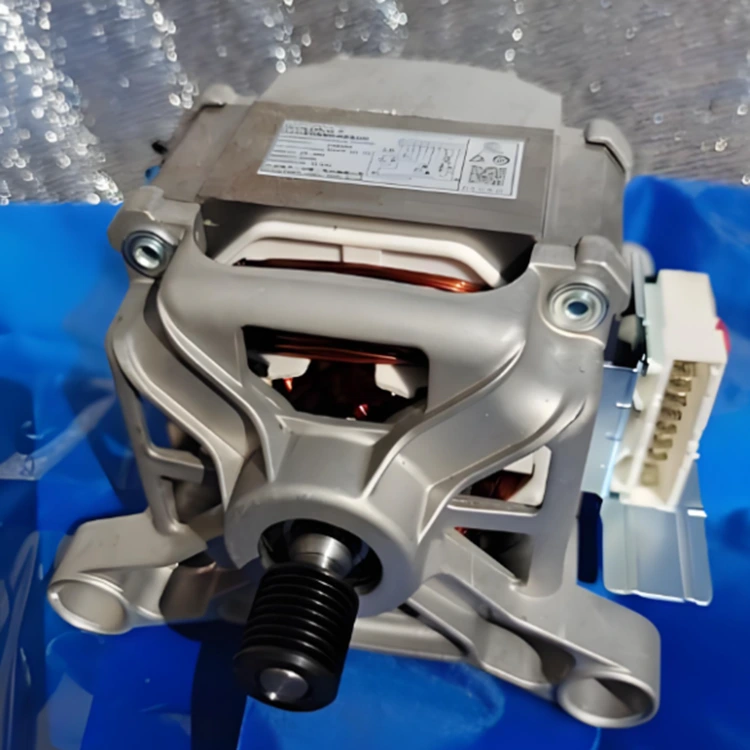

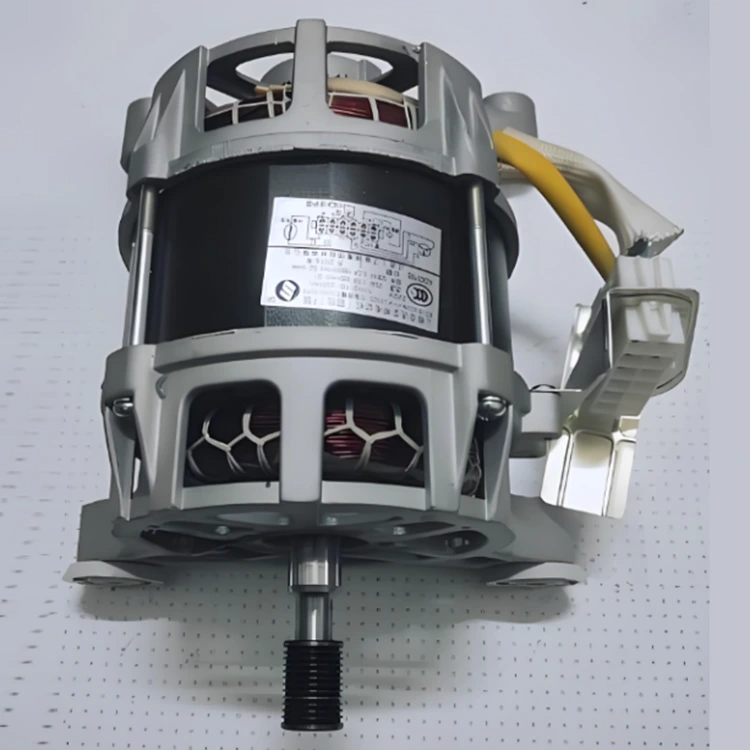

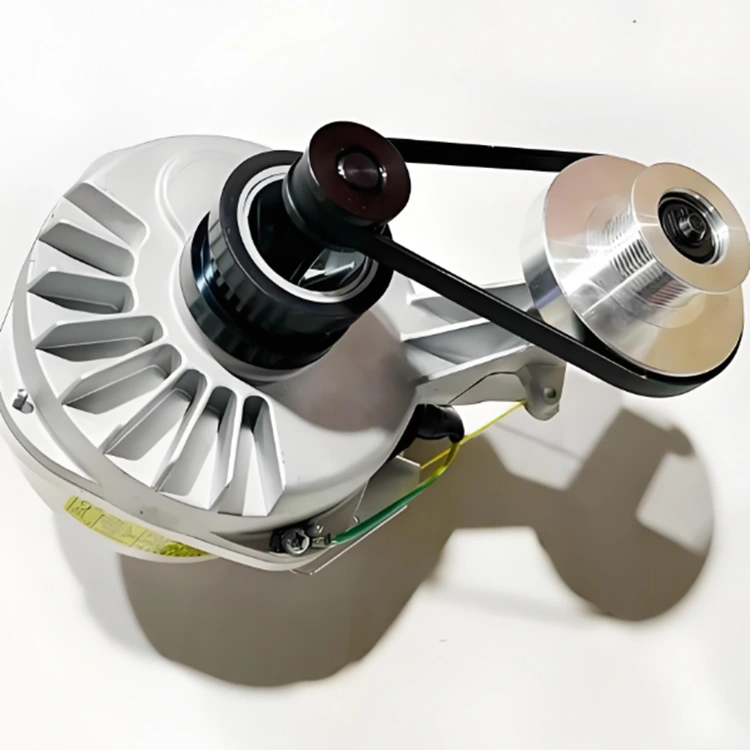

위 제품은 주로 세탁기와 회전식 건조기에 적용되며, 최종 제품은 세탁기 모터와 유니버설 모터에 적용됩니다. 우리의 핵심 고객으로는 Nidec, Midea, Haier, Whirlpool, Galanz 및 기타 유명 기업이 있습니다.

매개변수 표 1

매개변수 표 2

장점

강력한 R&D 역량과 자동화된 제조

HAWEN은 숙련된 R&D 팀과 고도로 자동화된 제조 시스템의 지원을 받습니다. 고객과 미래 제품을 공동 개발하는 동안 우리는 실제 적용 조건에 초점을 맞추고 시스템 요구 사항을 심층적으로 분석하며 지속적으로 솔루션을 최적화하여 가장 적합하고 실용적인 설계를 제공함으로써 장기적인 고객 인정을 얻습니다.

100% 온라인 자동 품질 관리 및 고정밀 제조

● 소스 품질 관리: 일관되고 안정적인 자재 성능을 보장하기 위해 원자재 조달부터 엄격한 관리를 수행합니다.

● 정밀 가공: 내경 공차 ≤0.005mm 등 주요 공차를 갖춘 고정밀 장비를 사용하여 자동 가공

● 전체 프로세스 모니터링: 온라인 검사 시스템은 생산 매개변수를 실시간으로 모니터링하여 편차를 즉시 감지하고 수정합니다.

● 일관된 제품 품질: 수동 작업 오류를 제거하여 모든 장치에서 안정적인 성능을 보장합니다.

● 초고적격률: 생산수율 99.995%, 출고검사 합격률 100%

● 효율성 및 비용 최적화: 자동화된 프로세스로 수동 개입이 줄어들어 효율성이 향상되고 제조 비용이 절감됩니다.

엄격한 환경 표준 및 지속 가능한 제조

● 친환경 소재 : 1215 저탄소 쾌삭강 사용으로 유해물질 저감 및 환경자재 기준 준수

● 표면 처리: 전자동 흑산화 공정으로 수동 오염 방지, 내식성 향상, 폐기물 감소

● 환경 인증: 모든 제품은 ROHS, REACH 및 기타 국제 환경 규정을 준수합니다.

● 친환경 생산 프로세스: 자동화된 생산 라인으로 에너지 소비와 폐기물 발생을 줄여 완전 비접촉 제조 실현

빠른 R&D 대응 및 맞춤화 역량

당사의 R&D 팀은 신속하게 대응하고 고객의 산업 시스템 요구 사항에 따라 맞춤형 특수 형상 구성 요소를 설계할 수 있어 개발 주기를 단축하고 개발 및 테스트 비용을 절감하는 데 도움이 됩니다.

안정적이고 충분한 생산 능력

● 완전 자동화된 생산 라인 10개

● 완전 자동화된 표면 청소 라인 1개

● 전자동 흑색산화 처리 라인 1개

● 월 500만개 생산능력

● 현재 월간 판매량은 약 300만~400만개입니다.

● 향후 시장 수요를 지원하기 위해 40%~60%의 가용 용량이 예약되어 있습니다.

시장지향적인 통합 솔루션

● 비용 절감 및 효율성 향상

● 저소음 및 높은 인증률

● 환경 준수

● 설계 변경에 대한 유연성 향상

● 빠르고 효율적인 의사결정 프로세스

● 원자재 및 부품 조달 리드타임 단축

잘 알려진 제조 허브인 중국 절강성에 위치한 HAWEN은 고객 요구에 신속하게 대응할 수 있는 강력하고 안정적인 공급업체 네트워크의 이점을 누리고 있습니다.

장기적인 파트너십 가치

신뢰할 수 있는 품질, 고효율 및 검증된 솔루션을 통해 HAWEN은 고객이 불필요한 개발 우회를 피할 수 있도록 지원합니다. 고객이 HAWEN을 선택하면 장기적인 파트너로 남는 경향이 있습니다.

HAWEN을 선택한다는 것은 전체 제품 수명주기 동안 개발 비용, 테스트 비용, 제조 비용 및 애프터 서비스 비용을 절감한다는 것을 의미합니다.

재료 선택

1215강은 가공성이 뛰어나고 정밀도가 높으며 표면조도가 우수한 저탄소 쾌삭강으로 정밀기계부품 제조에 적합합니다.

핵심 성능 특성

● 탁월한 가공성: 황 및 기타 합금 원소의 최적화된 비율은 선삭, 밀링 및 기타 가공 공정의 가공 효율성을 크게 향상시키고 공구 마모를 줄이며 생산 비용을 낮춥니다.

● 기계적 특성: 인장 강도 ≥420MPa(부분 데이터 참조 ≥42MPa, 특정 산업 표준에 따름); 신장 ≥22%; 경도 ≤160HB.

내부 보어 공차 제어

내부 보어 공차는 ±0.0025mm의 고정밀도에 도달해야 하며, 이는 가공 장비 및 공정 안정성에 대한 매우 엄격한 요구 사항을 적용합니다. 이러한 정밀한 공차 범위를 위해서는 최고 수준의 가공 장비(예: CNC 공작 기계), 고품질 절삭 공구, 안정적인 공정 조건(예: 온도 제어, 진동 억제)이 필요합니다. 사소한 편차라도 제품 품질 결함으로 이어질 수 있습니다.

우리는 이러한 정밀도를 보장하기 위해 첨단 제조 공정을 채택합니다. 이는 고정밀 측정 장비(예: 좌표 측정 기계(CMM)), 엄격한 공정 제어(예: 통계 공정 제어(SPC)) 및 안정화된 가공 환경을 통해 실현되어 일괄 생산 일관성을 보장합니다.

적용 가치: 정밀 변속기 시스템에서 내부 보어 공차는 부품과 샤프트 사이의 피팅 정확도에 직접적인 영향을 미치며, 이는 변속기 효율성, 소음 제어 및 제품 서비스 수명에 매우 중요합니다. 이는 고급 제조를 위한 핵심 기술 지표입니다.

외부 원형 런아웃 제어

전송 중 안정성과 내구성을 보장하려면 외부 원형 런아웃을 0.03mm 이내로 제어해야 합니다. 우리는 재료 경도 및 열처리 공정을 포함하여 재료 성능 일치에 대한 엄격한 제어를 구현합니다. 제품의 표면 거칠기는 Ra1.6 이하에 도달해야 내마모성과 피로 강도를 효과적으로 향상시킬 수 있습니다.

45# 강철(탄소 함량 0.42%-0.50%)은 기계 제조에 널리 사용되는 중탄소 구조용 강철입니다.

핵심 성능 특성

이 제품은 높은 인장 강도(≥600MPa)와 적당한 가소성을 특징으로 하며 항복 강도는 약 355MPa, 연신율은 약 16%, 적당한 충격 인성을 갖습니다. 경도는 처리되지 않은 상태에서 HB150-200 정도입니다. 펄라이트와 페라이트의 혼합 미세조직으로 강도와 인성이 균형을 이룬 소재로 샤프트, 기어, 육각 풀리 등 일반 기계 부품 제조에 적합한 소재입니다.

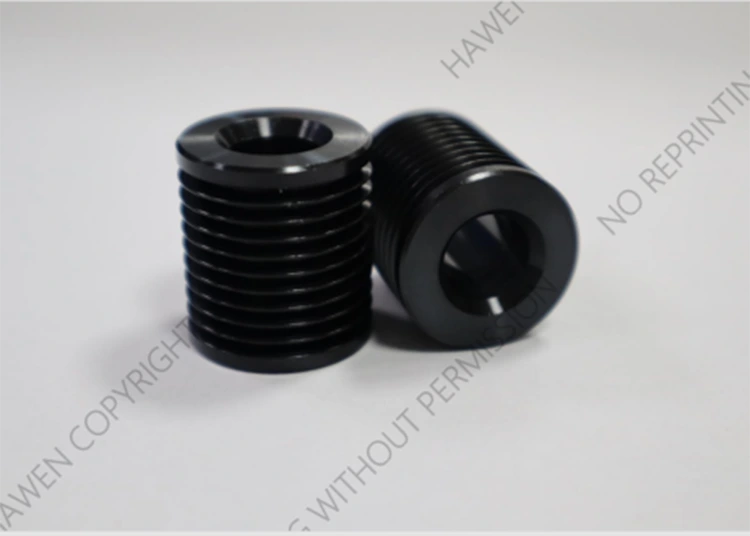

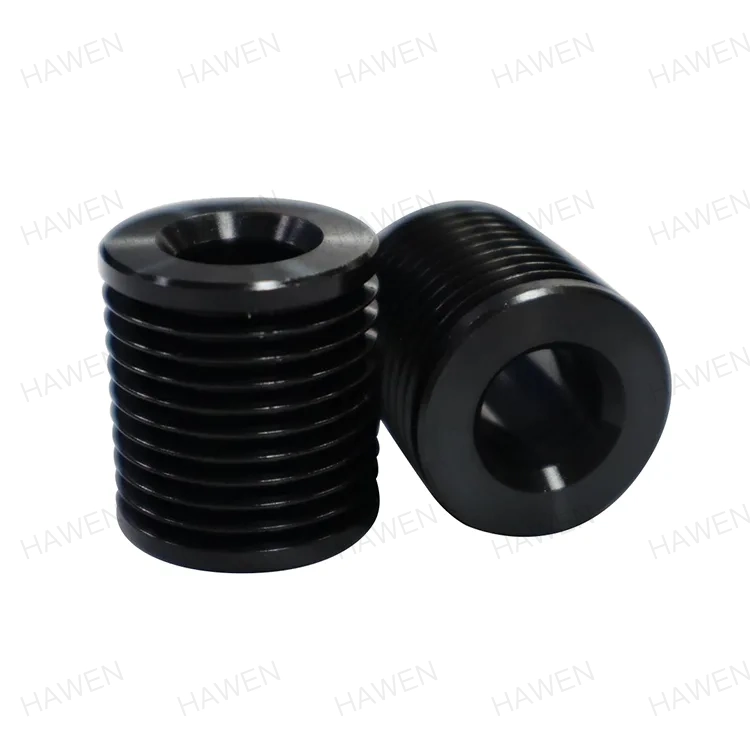

표면처리 - 자체개발 전자동 흑산화 생산라인

세탁기 풀리는 금속 재질로 제작되어 세탁기의 습한 작업 환경에서 작동하므로 필연적으로 예비 부품의 녹 및 부식이 발생합니다. 우리 회사는 전문적이고 경험이 풍부한 핵심 R&D 팀을 보유하고 있습니다. 수십년간의 실무 경험과 반복적인 시도를 통해 본 제품에 대한 맞춤형 표면 처리 방식을 개발했으며, 통합 전자동 건조 시스템을 갖춘 전자동 흑산화 생산 라인을 구축했습니다.

전체 공정에서 제품과 수동 접촉이 없으므로 산업 표준을 충족하도록 제품의 내식성을 향상시킬 뿐만 아니라 사람의 접촉으로 인한 제품 충돌 위험을 줄이고 제품의 작동 안정성을 보장합니다.

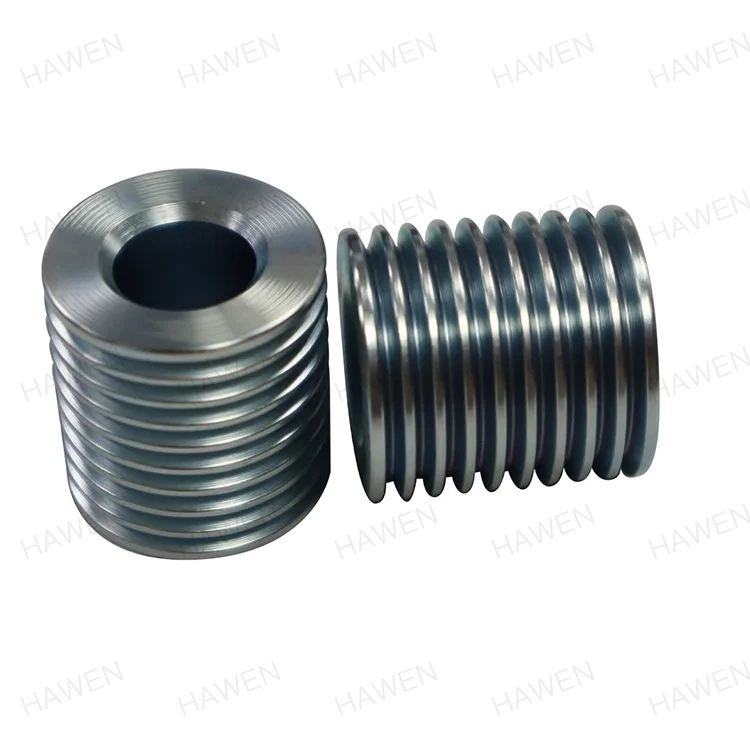

일반 전기 도금, 아연 도금, 니켈 도금과 같은 기타 전기 도금 공정도 가능하며 고객 요구 사항에 따라 완전히 맞춤화할 수 있습니다.

환경 요구 사항

모든 제품은 원자재 선택 및 표면 처리 공정 측면에서 엄격한 환경 보호 요구 사항을 충족하며 공식 ROHS 및 REACH 인증 보고서의 지원을 받습니다.

R&D 및 맞춤화 역량

당사의 전문 R&D 및 기술 팀은 풀리 업계에서 20년의 심층적인 경험을 보유하고 있습니다. 우리는 고객 요구 사항을 완벽하게 충족하고 특정 응용 시나리오 및 요구 사항에 따라 기술적 문제점을 해결하며 맞춤형 산업 시스템을 위한 특수 형태의 풀리를 맞춤화할 수 있습니다.

지정된 원자재 및 표면 처리 공정을 갖춘 맞춤형 제품을 포함하여 제공된 도면에 따른 맞춤형 제품을 진심으로 환영합니다. 우리는 또한 해외 고객에게 우리 제조 공장을 방문하도록 진심으로 초대합니다.

새로운 조직구조로 인한 시너지

새로운 조직 구조로 인한 시너지 효과를 통해 HAWEN은 심층적이고 효과적인 협력을 바탕으로 고객의 기대를 완벽하게 충족할 수 있습니다.

국내 고객

당사의 장기 전략적 파트너로는 Midea, Whirlpool, Haier, Sanjiang Electric, LG Tianjin, Nidec 및 기타 유명 기업이 있으며, 10년 이상 안정적인 협력 관계를 유지하고 있습니다. 현재까지 우리 회사는 이 제품의 중국 시장 점유율이 95% 이상입니다.

당사의 풀리는 유니버셜 모터, 인덕션 모터, 브러시리스 영구자석 모터 및 DD 다이렉트 드라이브 모터에 적용됩니다. 우리는 Welling Motor, Yongchang Electric, Nanyang Motor 등을 포함한 유명 모터 제조업체와 협력 파트너십을 구축했습니다.
