타이밍 풀리

HAWEN 타이밍 풀리는 타이밍 벨트 전동용 기계 부품으로, 타이밍 벨트와의 톱니 맞물림을 통해 정밀한 동력 전달을 실현합니다. 높은 전송 효율, 낮은 소음 및 간단한 유지 관리가 특징입니다. 당사의 제품은 자동화 장비, 정밀 기계, 산업용 변속기 및 기타 분야에서 널리 사용됩니다. 우리는 고객이 도면에 따라 제품을 맞춤화하거나 공장을 방문하는 것을 환영합니다.

제품 사양

제품 응용 분야

HAWEN(Trilon)은 20년 이상 기계 산업에 깊이 관여해 왔습니다. 당사는 2005년부터 가전모터용 타이밍풀리, 자동차용 타이밍풀리, AGV 지게차용 타이밍풀리 및 각종 타이밍풀리를 심도있게 연구개발 및 생산하고 있습니다. 이 제품은 45# 탄소강, 1215 쾌삭강 및 시리즈 70 알루미늄 합금으로 가공 및 성형할 수 있습니다. 당사의 제품은 광범위한 산업 분야를 포괄합니다.

1. 새로운 에너지 및 환경 보호 장비: 추적 시스템, 청소 기계 및 모듈 운반 장비용 광전지 산업에 적용되어 광전지 모듈의 정확한 위치 지정 및 고효율 작동을 보장합니다.

2. 정밀 제조: 3C 테스트 장비 및 반도체 산업의 고속 및 고정밀 전송 요구 사항을 충족하여 장비 신뢰성을 향상시킵니다.

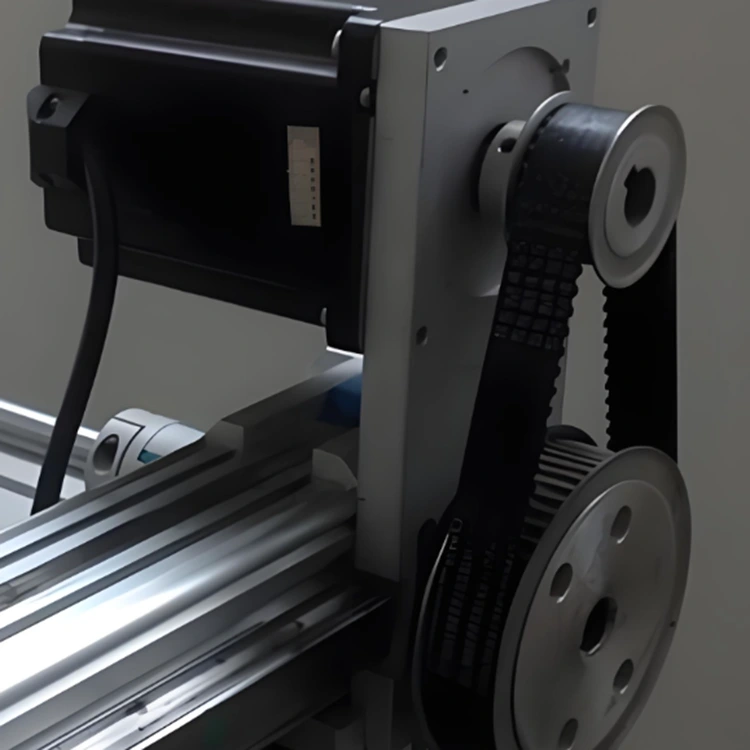

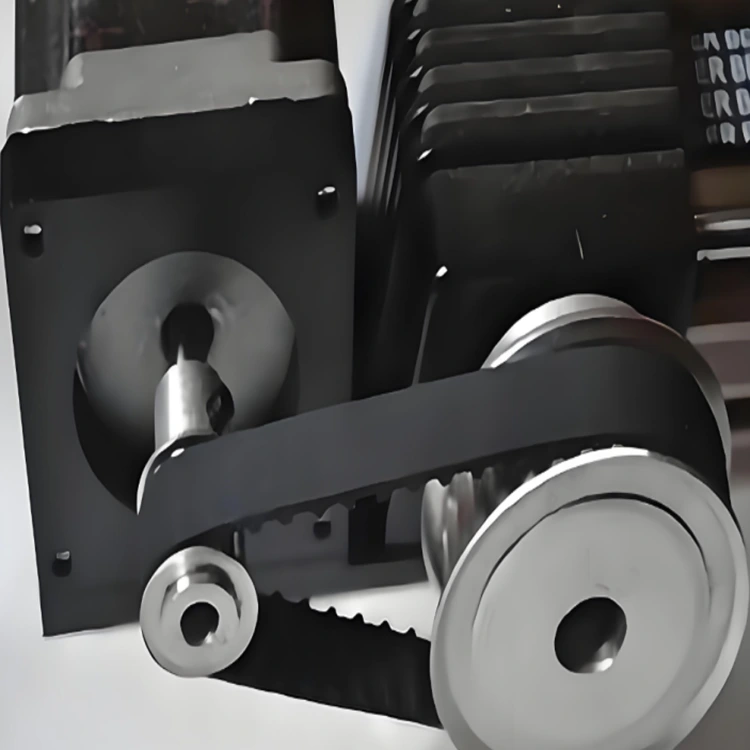

3. 자동화 및 일반 기계: 다축 동기 전송을 실현하기 위해 CNC 공작 기계, 인쇄 기계, 섬유 장비 등에 일반적으로 사용됩니다.

핵심 장점: 고정밀, 높은 에너지 효율성 및 강력한 환경 적응성

● 매우 높은 전달 정밀도: 톱니 맞물림 설계로 미끄러짐이 없고 일정한 전달 비율이 보장되므로 정밀 모션 제어가 필요한 시나리오에 적합합니다.

● 고효율 및 손쉬운 유지보수: 전송 효율이 98% 이상에 달하며 놀라운 에너지 절약 효과를 제공합니다. 무급유이므로 유지 관리 비용이 절감됩니다.

● 안정적이고 신뢰할 수 있는 작동: 뛰어난 충격 흡수 및 감쇠 성능과 낮은 소음을 특징으로 하여 정숙성과 안정성에 대한 요구가 높은 환경에 이상적입니다.

● 강력한 적응성: 장거리 전송을 지원하며, 표면 처리(예: 아연 도금, 고주파 담금질)를 통해 습기, 부식 등 가혹한 작업 조건에 적응할 수 있습니다.

제품 적용 장비 및 주요 고객

위 제품은 주로 자동차 변속기용 전기 모터 및 공장 조립 라인 변속기 장비에 적용되며 핵심 고객은 Nidec, Midea, Haier 및 기타 유명 기업입니다.

기술적인 매개변수: 철 타이밍 풀리

기술적인 매개변수: 알루미늄 합금 타이밍 풀리

핵심 장점

우리는 강력한 기술 R&D 역량과 고정밀 생산 장비를 자랑합니다. 고객과 함께 미래 제품을 공동 설계하는 과정에서 HAWEN의 기술은 항상 최적의 솔루션을 탐색하고 고객의 인정을 받습니다.

100% 온라인 자동 품질관리 및 고정밀 제조

소스 제어: 조달 단계부터 원자재의 일관성을 엄격하게 제어하여 안정적인 재료 성능을 보장합니다.✅ 정밀 가공: 자동화된 가공을 위한 고정밀 장비를 채택하여 제품 치수 정확도(예: 내경 공차 ≤0.01mm)를 보장합니다.✅ 전체 공정 모니터링: 온라인 감지 시스템을 통해 생산 매개변수를 실시간 모니터링하여 적시에 편차를 감지하고 수정합니다.✅ 일관된 품질 보증: 수동 작업 오류를 제거하여 각 제품의 안정적인 성능을 보장합니다.✅ 높은 품질 비율: 생산 적격성 비율은 99.99%로 제어되며 공장 출고 적격성 비율은 100%입니다. 효율성 개선: 자동화된 프로세스는 수동 개입을 줄이고 생산 비용을 낮춥니다.

전체 과정에 걸쳐 엄격한 환경 관리

친환경 원료 : 45#탄소강을 사용하여 유해 물질을 줄였으며 친환경 자재 기준을 준수합니다.✅ 표면 처리 : 완전 자동 흑색 산화 공정을 채택하여 수동 접촉으로 인한 오염을 방지하고, 내식성을 향상시키며, 폐기물 발생을 줄입니다.✅ 국제 환경 인증: 모든 제품은 ROHS, REACH 및 기타 국제 환경 인증을 통과하여 유해 물질이 포함되지 않음을 보장합니다.✅ 친환경 생산 공정: 공정 전반에 걸쳐 수동 접촉이 필요 없는 자동화된 생산 라인으로 에너지 소비 및 폐기물 발생을 줄입니다. 완전 자동 온라인 테스트 장비를 통해 모든 제품은 공장 출고 전에 치수, 기하학적 공차 및 표면 결함에 대한 전체 검사를 거쳐 배치 일관성을 보장합니다.

우리는 국내외 유명 모터 제조업체와 장기적인 지원 협력 관계를 맺고 광범위한 시장 인지도를 얻었습니다. 20년간 축적된 기술을 바탕으로 소재 활용 및 제조 공정을 지속적으로 최적화하고 있습니다. 당사의 제품은 ISO9001 및 IATF16949 품질 시스템 인증을 통과하여 원자재 보관부터 완제품 배송까지 완전한 추적성을 보장합니다.

yuqna효율적인 R&D 팀: 빠른 응답 속도로 고객의 개발 비용과 시간을 절약합니다. 우리는 고객의 산업 시스템 요구 사항에 맞는 특수한 형태의 디자인을 맞춤화합니다.

강력한 생산 능력: 우리는 고정밀 CNC 장비 120세트와 완전 자동 흑색 산화 생산 라인 1개를 보유하고 있으며 월간 생산 능력은 500,000개입니다. 현재 월별 판매량은 약 300,000~400,000개이며 월별 잉여 용량은 40%~60%입니다.

우리는 다음 사항에 중점을 두고 궁극적인 시장 수요를 따릅니다.

효율성 향상 및 비용 절감

저소음 및 높은 인증률

환경 보호

● 설계 변경 시 유연성 향상

● 의사결정 과정의 높은 효율성과 속도

● 원자재 및 다양한 부속품에 대한 짧은 조달 리드타임: "중국 제조업의 본고장"인 절강성에 위치하고 있으며, 탄탄하고 풍부한 공급망을 보유하고 있습니다.

● HAWEN의 신뢰성, 고효율, 고품질 솔루션을 통해 모든 고객은 우회를 피할 수 있습니다. 일단 우리를 선택하면 다른 공급업체로 전환하는 것을 꺼릴 것입니다.

● HAWEN을 선택한다는 것은 고객의 개발 비용, 테스트 비용, 제조 비용 및 애프터 서비스 비용을 줄이는 것을 의미합니다.

재료 선택

45# 탄소강

45# 탄소강은 중간 탄소강 카테고리에 속하는 탄소 함량이 약 0.42%~0.50%인 고품질 탄소 구조강입니다. 재료 밀도는 7.85g/cm3입니다. 화학 성분은 망간 0.50%~0.80%, 실리콘 0.17%~0.37%로 구성되며, 인, 황 등 불순물 성분이 엄격히 통제됩니다.

기계적 성질 및 열처리: 인장강도 600MPa 이상, 항복강도 355MPa 이상, 연신율 16% 이상, 면적 감소율 40% 이상 등 우수한 종합 기계적 성질을 갖고 있습니다. 경화성이 낮기 때문에 물담금질 시 균열이 발생하기 쉽고 용접성은 평균 수준입니다. 응력 완화를 위해 용접 전 예열과 용접 후 어닐링이 필요합니다. 열처리에서 담금질 및 템퍼링(담금질 + 고온 템퍼링)은 성능을 최적화할 수 있습니다. 담금질 온도는 일반적으로 약 840°C이고 템퍼링 온도는 560-600°C이며 경도는 HRC 22-34에 도달할 수 있습니다.

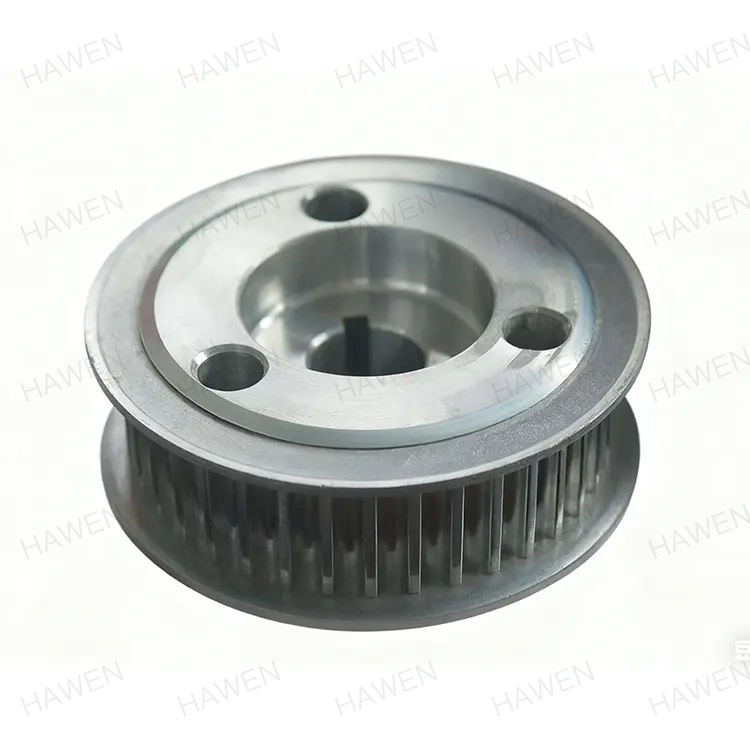

7075 알루미늄 합금

7075 알루미늄 합금은 아연을 주 합금 원소로 하는 Al-Zn-Mg-Cu 초고강도 알루미늄 합금입니다. 화학적 조성은 아연 5.1%-6.1%, 마그네슘 2.1%-2.9%, 구리 1.2%-2.0%, 크롬 0.18%-0.28%, 티타늄 0.20% 이하로 구성되며, 알루미늄을 매트릭스로 합니다.

기계적 특성: 인장 강도 ≥560MPa(T6 템퍼에서 최대 572MPa), 항복 강도 ≥495MPa, 경도 150HB(T6 템퍼에서 175-200HB로 증가) 및 탄성 계수 71GPa. 저온 환경에서도 우수한 인성을 유지합니다.

가공성 : 절단 성능이 뛰어나 CNC 가공에 적합하지만 용접성이 좋지 않아 리벳팅이나 접착 본딩을 권장합니다. 균열을 방지하려면 플라스틱 작업 중에 매개변수 제어가 필요합니다.

프로세스 제어

내부 보어 공차 제어:  ±0.005mm의 고정밀도가 필요하며 가공 장비 및 공정 안정성에 대해 매우 높은 기준이 요구됩니다. 이 정밀한 공차 범위는 가공 장비(예: CNC 공작 기계)의 정확성, 도구 품질 및 공정 안정성(예: 온도 제어 및 진동 억제)에 대한 요구 사항이 매우 높습니다. 약간의 편차라도 제품 품질 문제로 이어질 수 있습니다.

당사에서는 이를 보장하기 위해 첨단 프로세스를 활용합니다.  이는 고정밀 측정 장비(예: 좌표 측정기, 진원도 측정기, 프로파일 측정 장비), 엄격한 공정 관리(예: SPC 통계 공정 제어) 및 안정적인 처리 환경을 통해 달성되며 대량 생산의 일관성을 보장합니다.

적용 가치: 정밀 변속기 시스템에서 내부 보어 공차는 부품과 샤프트 사이의 맞춤 정확도에 직접적인 영향을 미치며 변속기 효율, 소음 제어 및 제품 수명에 영향을 미칩니다. 이는 고급 제조의 핵심 기술 지표입니다.

• 사용 중 제품의 안정성과 내구성을 보장하기 위해 생산 과정 전반에 걸쳐 엄격한 품질 관리가 유지됩니다.

• 재료 성능 매칭은 내마모성과 피로 강도를 향상시키기 위해 재료 경도 및 열처리 공정에 대한 엄격한 제어가 필요합니다.

표면 처리

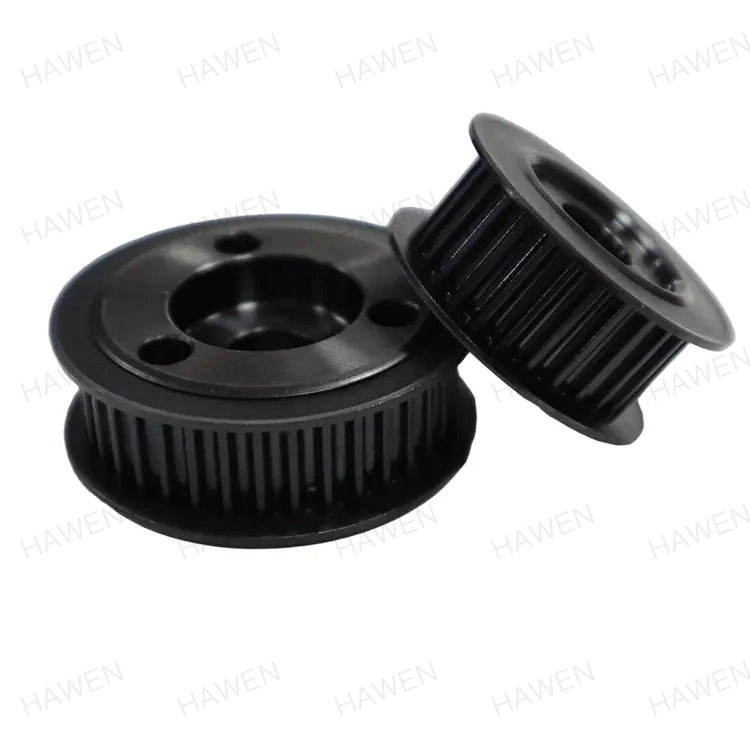

우리 회사는 완전 자동 흑화 생산 라인을 개발했습니다.

타이밍 풀리는 금속으로 제작되어 열악한 환경에서 사용되기 때문에 부품의 녹이나 부식이 불가피합니다.  우리 회사는 전문적이고 경험이 풍부한 핵심 R&D 팀을 보유하고 있습니다. 수년간의 실제 경험과 실험을 통해 우리는 이 제품에 대한 특화된 표면 처리 방식을 개발했습니다.  우리는 완전 자동 표면 흑화 장비와 완전 자동 건조 시스템을 활용하여 프로세스 전반에 걸쳐 수동 접촉을 제거합니다. 이는 제품의 내식성을 높이고, 업계 표준을 충족하며, 수동 취급 및 충돌로 인한 손상 위험을 줄이고, 사용 중 제품의 안정성을 보장합니다.

또한 아연도금, 니켈도금 등 다양한 전기도금 처리도 가능하며 고객 요구사항에 따라 맞춤 제작이 가능합니다.

환경 요구 사항

모든 제품은 원자재 및 표면 처리 측면에서 엄격한 환경 요구 사항을 충족하며 ROHS 및 REACH에 대한 공식 인증 보고서의 지원을 받습니다.

R&D 및 맞춤화 역량

우리의 전문 R&D 기술팀은 20년의 심층적인 업계 경험을 보유하고 있습니다. 우리는 고객 요구 사항을 충족하고 특정 요구 사항 및 응용 분야에 따라 기술적 문제점을 해결하며 특수한 모양의 타이밍 풀리를 맞춤화할 수 있습니다. 우리는 고객이 맞춤화를 위한 도면(지정된 원자재 및 표면 처리를 갖춘 맞춤형 제품 포함)을 제공하는 것을 따뜻하게 환영하며 해외 고객을 우리 공장을 방문하도록 초대합니다.

새로운 조직구조로 인한 시너지

새로운 조직 구조로 인한 시너지 효과를 통해 HAWEN은 효과적이고 심층적인 협력을 기반으로 고객의 기대에 부응할 수 있습니다.

국내 고객 및 시장점유율

우리는 Sanjiang Electric, LG Tianjin, Nidec 등 국내 고객과 장기적인 전략적 파트너십을 구축했으며 10년 이상의 협력 관계를 유지해 왔습니다. 현재까지 당사는 중국 시장에서 타이밍 풀리 시장 점유율 50%를 달성해왔습니다.
