자동차 타이밍 풀리

HAWEN Automotive Timing Pulley는 타이밍 벨트 전동용 기계 부품으로, 타이밍 벨트와의 톱니 맞물림을 통해 정밀한 동력 전달을 구현합니다. 높은 전송 효율, 낮은 소음 및 간단한 유지 관리가 특징입니다. 당사의 제품은 자동화 장비, 정밀 기계, 산업용 변속기 및 기타 분야에 널리 적용됩니다. 우리는 고객이 도면에 따라 제품을 맞춤화하거나 공장을 방문하는 것을 환영합니다.

제품 사양

제품 응용 분야

HAWEN(Trilon)은 20년 이상 기계 산업에 깊이 관여해 왔습니다. 2005년부터 가전모터용 타이밍풀리, 자동차용 타이밍풀리, AGV 지게차용 타이밍풀리 및 각종 타이밍풀리를 심도있게 연구개발 및 생산하고 있습니다. 이 제품은 45# 탄소강으로 정밀 가공되었으며 당사 제품은 여러 산업 분야에서 널리 사용됩니다.

1. 자동차 산업: 타이밍 벨트는 자동차 엔진, 에어컨 압축기 및 발전기와 같은 주요 자동차 부품의 변속기 시스템에 널리 적용됩니다. 자동차 제조업체는 효율적이고 안정적이며 소음이 적은 전송 시스템에 대한 엄격한 요구 사항을 가지고 있습니다.

2. 정밀 제조: 당사 제품은 3C 테스트 장비 및 반도체 산업의 고속 및 고정밀 전송 요구 사항을 충족하여 장비 신뢰성을 향상시킵니다.

3. 자동화 및 일반 기계: 다축 동기 전송을 달성하기 위해 CNC 공작 기계, 인쇄 기계, 섬유 장비 및 기타 장비에 일반적으로 사용됩니다.

핵심 장점: 고정밀, 높은 에너지 효율성 및 강력한 환경 적응성

● 우수한 전송 정밀도: 톱니 맞물림 설계는 미끄러짐이 없고 일정한 전송 비율을 보장하므로 정밀한 모션 제어가 필요한 시나리오에 이상적입니다.

● 고효율 및 손쉬운 유지보수: 전송 효율이 98% 이상에 달하며 놀라운 에너지 절약 효과를 제공합니다. 윤활이 필요하지 않아 유지 관리 비용이 절감됩니다.

● 안정적이고 안정적인 작동: 뛰어난 충격 흡수 및 감쇠 성능과 저소음으로 정숙성과 안정성이 요구되는 환경에 적합합니다.

● 강력한 적응성: 장거리 전송을 지원하며, 표면 처리(예: 아연 도금, 고주파 담금질)를 통해 습기, 부식 등 가혹한 작업 조건에 적응할 수 있습니다.

제품 적용 장비 및 주요 고객

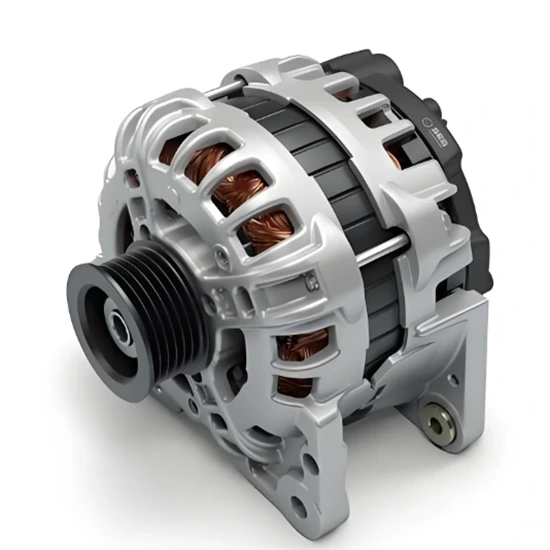

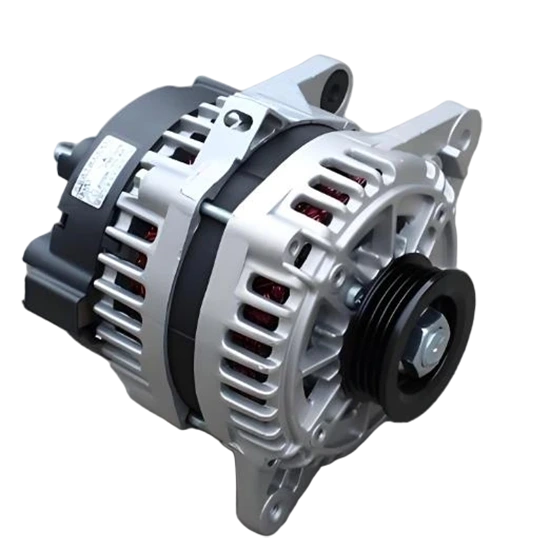

위 제품은 주로 자동차 발전기에 적용되며 핵심 고객은 FAW입니다.

기술적인 매개변수: 철 타이밍 풀리

경쟁 우위

요구사항 이해를 통한 엔지니어링 역량

HAWEN은 초기 프로젝트 단계에서 고객과 협력하여 산업 시스템 아키텍처, 운영 조건 및 애플리케이션 목표를 분석합니다. HAWEN은 단일 구성 요소 관점이 아닌 시스템 수준 엔지니어링 관점에서 참여함으로써 솔루션이 성능 요구 사항을 충족하는 동시에 장기 운영 및 대량 생산에 적합하도록 보장합니다.

자동화 기반 제조 기반

모든 제품은 고도로 자동화된 제조 플랫폼을 기반으로 제작됩니다. HAWEN은 자동화된 표면 세척 라인과 자동화된 흑색 산화물 처리 라인의 지원을 받아 10개의 완전 자동화된 생산 라인을 운영하고 있습니다. 중요한 가공 공정은 고정밀 자동화 장비를 사용하여 완료되며 내부 보어 공차와 같은 주요 공차가 0.005mm 이하로 일관되게 유지되어 안정적인 대규모 생산을 보장합니다.

공정 안정성 및 온라인 품질 관리

품질 관리는 원자재 소싱 단계에서 시작되며, 원자재 일관성이 엄격하게 관리됩니다. 생산 과정에서 온라인 검사 시스템은 중요한 매개변수를 실시간으로 모니터링하여 편차를 즉시 수정하고 수동 작업으로 인한 변동성을 최소화합니다. 공정 수율은 99.995%로 안정적으로 유지되고 있으며, 모든 제품에 대해 100% 출고 검사가 이루어지고 있습니다.

재료 및 프로세스에 통합된 환경 규정 준수

환경 규정 준수는 재료 선택과 제조 공정 모두에 포함됩니다. 유해물질을 줄이기 위해 1215 저탄소 쾌삭강을 사용하여 제품을 제작합니다. 완전 자동화된 흑산화 공정을 통해 표면 처리를 진행하여 수동 오염을 방지하고 내식성을 향상시키며 폐기물을 줄입니다. 모든 제품은 ROHS, REACH 및 기타 국제 환경 규정을 준수합니다.

시스템 수준 애플리케이션을 지원하는 맞춤화

다양한 고객 산업 시스템 구성을 기반으로 HAWEN은 적절한 시스템 호환성을 보장하기 위해 맞춤형 및 특수 형태의 설계를 제공합니다. 초기 엔지니어링 참여는 이후의 구조 수정 및 반복 테스트를 줄여 고객이 개발 주기를 단축하고 총 개발 비용을 낮추는 데 도움이 됩니다.

용량 유연성 및 배송 신뢰성

HAWEN의 월간 총 생산 능력은 약 500만 개에 달합니다. 현재 월간 출하량은 300만~400만개에 달하며 수요 증가와 시장 변화에 신속하게 대응할 수 있도록 40~60%의 유연한 용량을 확보할 수 있습니다. 이러한 용량 유연성은 프로젝트 확장과 장기적인 공급 안정성을 모두 지원합니다.

지역 공급망 대응

중국의 주요 제조 허브인 저장성에 위치한 HAWEN은 성숙한 현지 공급업체와의 장기적인 협력을 통해 이익을 얻고 있습니다. 원자재 및 부품의 리드 타임이 짧아 납품 효율성이 향상되고 설계 및 수요 변화에 대한 유연성이 향상됩니다.

결과 중심의 고객 가치

자동화된 제조, 안정적인 품질, 효율적인 엔지니어링 지원을 통해 HAWEN은 고객이 비용 효율성, 저소음 작동, 높은 인증 비율 및 환경 준수를 달성하도록 돕습니다. HAWEN을 선택하면 개발, 테스트, 제조 및 애프터 서비스 전반에 걸쳐 총 수명주기 비용이 절감됩니다.

재료 선택

45# 탄소강은 중간 탄소강 카테고리에 속하는 탄소 함량이 약 0.42%~0.50%인 고품질 탄소 구조강입니다. 재료 밀도는 7.85g/cm3입니다. 화학 성분은 망간 0.50%~0.80%, 실리콘 0.17%~0.37%로 구성되며, 인, 황 등 불순물 성분이 엄격히 통제됩니다.

기계적 성질 및 열처리

인장강도 600MPa 이상, 항복강도 355MPa 이상, 연신율 16% 이상, 면적 감소율 40% 이상 등 종합적인 기계적 성질이 우수합니다. 경화성이 낮기 때문에 물담금질 시 균열이 발생하기 쉽고 용접성은 평균 수준입니다. 내부 응력을 완화하려면 용접 전 예열과 용접 후 어닐링이 필요합니다. 열처리에서 담금질 및 템퍼링(담금질 + 고온 템퍼링)은 성능을 최적화할 수 있습니다. 담금질 온도는 일반적으로 약 840°C이고 템퍼링 온도는 560-600°C이며 경도는 HRC 22-34에 도달할 수 있습니다.

프로세스 제어

모터의 작동 안정성을 유지하기 위해 고객은 타이밍 풀리의 면 직각도에 대해 0.02mm 이하의 매우 엄격한 요구 사항을 갖고 있으며, 이는 처리 장비 및 프로세스 안정성에 대한 요구 사항이 매우 높습니다. 이러한 정밀한 공차 범위에는 최고 수준의 가공 장비(예: CNC 공작 기계), 고품질 절단 도구 및 안정적인 공정 조건(예: 위치 지정 장치, 진동 억제)이 필요합니다. 사소한 차이로 인해 제품 품질 결함이 발생할 수 있습니다.

우리는 이러한 정밀도를 보장하기 위해 고급 제조 공정을 채택합니다. 요구 사항은 고정밀 측정 장비(예: 좌표 측정기(CMM), 진원도 테스터, 프로파일 측정 장비), 엄격한 공정 제어(예: 통계 공정 제어(SPC)) 및 안정화된 가공 환경을 통해 달성되어 일괄 생산 일관성을 보장합니다.

적용 가치: 정밀 변속기 시스템에서 내부 보어 공차는 부품과 샤프트 사이의 피팅 정확도에 직접적인 영향을 미치며, 이는 변속기 효율성, 소음 제어 및 제품 서비스 수명에 매우 중요합니다. 이는 고급 제조를 위한 핵심 기술 지표입니다.

우리는 사용 중 제품의 안정성과 내구성을 보장하기 위해 생산 과정 전반에 걸쳐 엄격한 품질 관리를 실시합니다.

재료 성능 매칭: 재료 경도 및 열처리 공정을 엄격하게 제어하여 내마모성과 피로 강도를 효과적으로 향상시킵니다.

표면 처리 - 전기 영동

타이밍 풀리는 금속 재질로 되어 있어 열악한 환경에서 작동되기 때문에 적절한 처리가 이루어지지 않으면 필연적으로 녹과 부식이 발생하기 쉽습니다. 우리 회사는 전문적이고 경험이 풍부한 핵심 R&D 팀을 보유하고 있습니다. 다년간의 실무 경험과 반복적인 시도를 통해 본 제품에 대한 전용 표면 처리 방식을 개발했으며 전자동 건조 시스템이 통합된 전자동 전기 영동 장비를 채택했습니다.

전체 공정에서 제품과 수동 접촉이 없으므로 산업 표준을 충족하도록 제품의 내식성을 향상시킬 뿐만 아니라 사람의 접촉으로 인한 제품 충돌 위험을 줄이고 제품의 작동 안정성을 보장합니다.

일반 전기 도금, 아연 도금, 니켈 도금과 같은 기타 전기 도금 공정도 가능하며 고객 요구 사항에 따라 완전히 맞춤화할 수 있습니다.

환경 요구 사항

모든 제품은 원자재 선택 및 표면 처리 공정 측면에서 엄격한 환경 보호 요구 사항을 충족하며 공식 ROHS 및 REACH 인증 보고서의 지원을 받습니다.

R&D 및 맞춤화 역량

우리의 전문 R&D 및 기술 팀은 20년의 심층적인 업계 경험을 보유하고 있습니다. 우리는 고객 요구 사항을 완벽하게 충족하고 특정 적용 시나리오 및 요구 사항에 따라 기술적 문제점을 해결하며 특수 모양의 도르래를 맞춤화할 수 있습니다. 지정된 원자재 및 표면 처리 공정을 갖춘 맞춤형 제품을 포함하여 제공된 도면에 따른 맞춤형 제품을 진심으로 환영합니다. 또한, 해외 방문객들에게 당사 제조 공장 방문을 진심으로 초대합니다.

새로운 조직구조로 인한 시너지

새로운 조직 구조로 인한 시너지 효과를 통해 HAWEN은 심층적이고 효과적인 협력을 바탕으로 고객의 기대를 완벽하게 충족할 수 있습니다.

국내 고객 및 시장점유율

FAW, BYD 등 국내 고객과 장기적인 전략적 파트너십을 구축해 왔으며, 10년 이상 안정적인 협력관계를 유지하고 있습니다. 현재까지 당사는 중국 시장에서 타이밍 풀리 시장 점유율 50%를 달성해왔습니다.
