모든 회전 기계 시스템에서 진동은 적입니다. 마모를 가속화하고, 소음을 발생시키고, 효율성을 감소시키며, 확인하지 않고 방치할 경우 치명적인 고장을 초래할 수 있습니다. 팬, 펌프, 압축기 등 벨트 구동 시스템에 임펠러가 포함되어 있으면 진동 가능성이 극적으로 증가합니다. 임펠러는 자체적인 동적 힘을 생성하며 이러한 힘은 벨트 풀리, 벨트 및 전체 구동 시스템과 상호 작용합니다. 그 결과 진단하기 어렵고 제거하기도 더 어려운 복잡한 진동 패턴이 나타날 수 있습니다. 그러나 올바른 설계와 엔지니어링을 통해 벨트 풀리는 진동을 유발하지 않고 줄이는 데 중심적인 역할을 할 수 있습니다. 임펠러 및 밸런스 웨이트와 올바르게 결합되면 벨트 풀리는 고속 및 다양한 하중에서도 원활하게 작동하는 조정 시스템의 일부가 됩니다.
벨트 풀리가 임펠러 및 웨이트와 결합될 때 진동을 줄이는 방법에 대한 질문은 동적 균형, 댐핑 및 시스템 통합에 대한 질문입니다. 여기에는 진동의 원인, 구동렬의 각 구성 요소의 역할, 원치 않는 진동에 대응하는 데 사용할 수 있는 엔지니어링 기술을 이해하는 것이 포함됩니다. 이 기사에서는 벨트 구동 임펠러 시스템의 진동 감소에 대한 기술 원리를 검토합니다. 진동의 원인, 원활한 작동에 기여하는 벨트 풀리의 설계 특징, 밸런스 웨이트의 역할, 최적의 성능을 보장하는 시스템 수준의 고려 사항을 다룹니다. 우리는 또한 우리의 세부 사양을 제공할 것입니다벨트 풀리Zhejiang Hawen Electromechanical Co., Ltd.의 공장에서
벨트 풀리가 진동을 줄이는 방법을 이해하려면 먼저 진동이 어디서 오는지 이해해야 합니다. 벨트 구동 임펠러 시스템에서 진동은 여러 소스에서 발생할 수 있습니다. 첫 번째는 회전 구성 요소의 불균형입니다. 완벽하게 균형이 맞지 않은 임펠러는 함께 회전하는 원심력을 생성하여 회전당 한 번의 진동을 생성합니다. 벨트 풀리의 경우도 마찬가지입니다. 도르래의 균형이 맞지 않으면 자체 진동이 발생합니다. 두 번째 원인은 정렬 불량입니다. 풀리와 임펠러 샤프트가 완벽하게 정렬되지 않으면 벨트가 비스듬하게 작동하여 측면 힘이 발생하여 진동이 발생합니다. 세 번째 원인은 벨트 결함입니다. 뻣뻣한 부분, 덩어리 또는 고르지 않은 접합이 있는 벨트는 풀리를 통과할 때 주기적인 충격을 생성합니다. 네 번째 소스는 공명입니다. 모든 기계 시스템에는 고유 주파수가 있습니다. 임펠러의 회전 속도와 같은 진동원이 고유 주파수와 일치하면 진동이 증폭됩니다. 다섯 번째 소스는 공기 역학적 또는 유압력입니다. 팬과 펌프에서 임펠러는 시스템에 진동을 일으킬 수 있는 압력 펄스를 생성합니다. 아래 표에는 이러한 소스와 해당 특성이 요약되어 있습니다.
| 진동원 | 빈도 | 원인 | 해결책 |
| 임펠러 불균형 | 1xRPM | 고르지 못한 질량 분포 | 밸런스 임펠러 |
| 풀리 불균형 | 1xRPM | 고르지 못한 질량 분포 | 밸런스 풀리 |
| 정렬 불량 | 1x, 2xRPM | 잘못된 풀리 정렬 | 풀리 정렬 |
| 벨트 결함 | 벨트 통과 빈도 | 벨트의 덩어리 또는 뻣뻣한 부분 | 벨트 교체 |
| 공명 | 고유진동수 | 자극은 자연 주파수와 일치합니다. | 속도 변경 또는 댐핑 추가 |
| 공기역학/유압 | 블레이드 통과 빈도 | 임펠러의 압력 펄스 | 임펠러 설계 최적화 |
~에Zhejiang Hawen Electromechanical Co., Ltd., 우리 공장은 벨트 구동 시스템의 진동 분석에 대한 광범위한 경험을 보유하고 있습니다. 우리는 고객과 협력하여 진동의 원인을 파악하고 진동을 최소화하도록 설계된 벨트 풀리를 선택합니다. 당사 엔지니어링 팀은 진동 분석을 수행하고 시스템 최적화를 위한 권장 사항을 제공할 수 있습니다.
벨트 풀리의 균형은 벨트 구동 임펠러 시스템의 진동을 줄이는 데 가장 중요한 요소 중 하나입니다. 불균형한 도르래는 도르래와 함께 회전하는 원심력을 생성합니다. 이 힘은 샤프트, 베어링 및 전체 구조물에 전달됩니다. 힘의 크기는 불균형의 질량, 회전 중심으로부터 불균형의 거리, 회전 속도의 제곱에 비례합니다. 이는 고속에서는 작은 불균형이라도 큰 힘을 생성할 수 있음을 의미합니다. 예를 들어, 3,000RPM으로 회전하는 도르래에서 반경 100mm의 10그램 불균형은 약 10kg의 힘을 생성합니다. 6,000RPM에서는 동일한 불균형이 40kg의 힘을 생성합니다. 이 힘은 베어링 마모, 샤프트 피로 및 과도한 소음을 유발할 수 있습니다. 아래 표는 불균형, 속도, 힘 사이의 관계를 보여줍니다.
| 불균형 질량(g) | 반경(mm) | 속도(RPM) | 원심력(kg) |
| 10 | 100 | 1,500 | 2.5 |
| 10 | 100 | 3,000 | 10.0 |
| 10 | 100 | 6,000 | 40.0 |
| 20 | 100 | 3,000 | 20.0 |
| 20 | 100 | 6,000 | 80.0 |
우리 공장에서는 모든 벨트 풀리의 균형을 높은 기준에 맞춰 조정합니다. 우리는 두 평면의 불균형을 측정하고 필요한 수정 추의 양과 위치를 나타내는 동적 균형 기계를 사용합니다. 당사의 표준 밸런스 등급은 ISO 1940에 따른 G6.3으로 대부분의 산업 응용 분야에 적합합니다. 고속 또는 정밀 애플리케이션의 경우 G2.5 이상을 달성할 수 있습니다. 벨트 풀리가 정확하게 균형을 이루도록 함으로써 고객이 진동 발생원을 줄일 수 있도록 돕습니다.
균형추는 회전하는 부품의 불균형을 교정하는 데 사용됩니다. 불균형을 방지하기 위해 구성 요소의 특정 위치에 부착되는 작은 덩어리입니다. 벨트 풀리에서는 고정 나사, 용접 탭 또는 드릴 구멍 형태로 균형추를 추가할 수 있습니다. 핵심은 무게추를 올바른 위치에 놓고 단단히 부착되었는지 확인하는 것입니다. 벨트 구동 임펠러 시스템에서는 임펠러와 풀리 모두에 밸런스 웨이트가 사용됩니다. 일반적으로 임펠러가 먼저 균형을 이루고 그 다음 풀리가 균형을 이룹니다. 풀리의 균형추는 시스템의 전반적인 진동을 최소화하도록 조정됩니다. 이는 시스템의 진동이 모든 구성 요소의 진동의 합이기 때문입니다. 임펠러의 잔류 불균형을 상쇄하기 위해 풀리가 균형을 이루면 전체 진동을 줄일 수 있습니다. 아래 표에는 밸런스 웨이트의 종류와 용도가 요약되어 있습니다.
| 균형추 유형 | 애플리케이션 | 장점 | 단점 |
| 고정나사 | 작은 풀리 | 설치 및 조정이 용이함 | 제한된 무게 범위 |
| 용접 탭 | 중대형 풀리 | 영구적이고 안전함 | 용접이 필요합니다 |
| 드릴 구멍 | 모든 사이즈 | 무게를 추가하지 않고 재료를 제거합니다. | 영구적이며 조정이 어려움 |
| 볼트로 고정된 무게 | 대형 풀리 | 조절 가능, 탈착 가능 | 볼트와 탭 구멍이 필요합니다. |
Zhejiang Hawen Electromechanical Co., Ltd.의 공장에서는 정밀 밸런싱 기술을 사용하여 벨트 풀리의 균형이 올바르게 유지되도록 합니다. 또한 사전 설치된 균형추 또는 현장 균형을 위한 조항이 포함된 풀리를 공급할 수도 있습니다. 당사 엔지니어링 팀은 임펠러와 풀리를 포함한 전체 시스템의 균형을 맞추는 데 도움을 드릴 수 있습니다.
균형 외에도 벨트 풀리의 설계는 감쇠를 통해 진동 감소에 기여할 수 있습니다. 감쇠는 진동 시스템에서 에너지가 소산되는 것입니다. 진동의 진폭을 줄이고 공진을 방지하는 데 도움이 됩니다. 벨트 풀리에 감쇠를 추가할 수 있는 몇 가지 설계 기능이 있습니다. 첫 번째는 분할 풀리 또는 댐핑 레이어가 있는 풀리를 사용하는 것입니다. 분할 풀리는 허브와 림 사이에 고무 또는 엘라스토머 층이 있습니다. 이 층은 진동 에너지를 흡수하고 림에서 허브로의 진동 전달을 줄이는 댐퍼 역할을 합니다. 두 번째는 튜닝된 질량 댐퍼를 사용하는 것입니다. 이것은 탄력 있는 요소로 도르래에 부착되는 작은 덩어리입니다. 질량은 도르래의 진동과 위상이 다른 주파수로 진동하도록 조정되어 이를 상쇄합니다. 세 번째는 골이 있거나 지느러미가 있는 디자인을 사용하는 것입니다. 리브나 핀은 풀리의 표면적을 늘려 열을 분산시키고 진동을 줄이는 데 도움이 됩니다. 아래 표에는 이러한 감쇠 기능과 그 효과가 요약되어 있습니다.
| 댐핑 기능 | 기구 | 유효성 | 일반적인 응용 |
| 엘라스토머를 사용한 분할 풀리 | 진동에너지를 흡수 | 높은 | 고속 팬, 송풍기 |
| 튜닝된 질량 댐퍼 | 특정 주파수의 진동을 취소합니다. | 매우 높음 | 정밀기계 |
| 리브/핀 디자인 | 열을 발산하고 강성을 높입니다. | 보통의 | 일반산업 |
| 감쇠 허브 | 진동 전달 감소 | 보통의 | 자동차, HVAC |
우리 공장에서는 다양한 용도에 적합한 다양한 감쇠 기능을 갖춘 벨트 풀리를 제공합니다. 당사 엔지니어링 팀은 귀하의 특정 진동 문제에 적합한 설계를 선택하는 데 도움을 드릴 수 있습니다. 또한 귀하의 요구 사항을 충족하기 위해 조정된 질량 댐퍼 또는 분할 허브 디자인을 갖춘 풀리를 맞춤 설계할 수도 있습니다.
벨트 구동 임펠러 시스템의 진동을 줄이는 것은 단순히 개별 구성 요소의 균형을 맞추는 것이 아닙니다. 진동을 최소화하기 위해 구성 요소가 함께 작동하도록 전체 시스템을 조정하는 것입니다. 이러한 시스템 수준 접근 방식은 가능한 가장 낮은 진동 수준을 달성하는 데 필수적입니다. 이 과정은 벨트 풀리와 임펠러를 선택하는 것부터 시작됩니다. 풀리는 높은 수준으로 균형을 이루어야 하며, 임펠러는 훨씬 더 높은 수준으로 균형을 맞춰야 합니다. 다음 단계는 풀리와 임펠러 샤프트를 정렬하는 것입니다. 정렬 불량은 진동의 주요 원인이므로 균형 조정을 시도하기 전에 교정해야 합니다. 다음 단계는 벨트 장력을 확인하는 것입니다. 너무 느슨한 벨트는 미끄러지거나 진동합니다. 벨트가 너무 빡빡하면 베어링에 과부하가 걸리고 진동이 발생합니다. 올바른 장력은 벨트 제조업체에서 지정합니다. 다음 단계는 필요에 따라 시스템에 균형추를 추가하는 것입니다. 이는 시스템을 실행하고 다양한 지점에서 진동을 측정하여 수행됩니다. 그런 다음 진동이 최소화될 때까지 균형추를 조정합니다. 아래 표에는 시스템 조정 단계와 해당 목표가 요약되어 있습니다.
| 튜닝 단계 | 목적 | 필요한 도구 |
| 구성요소 밸런싱 | 개인의 불균형을 최소화 | 동적 밸런싱 머신 |
| 조정 | 샤프트가 평행하고 풀리가 동일 평면에 있는지 확인하십시오. | 레이저 정렬 도구 |
| 벨트 장력 조절 | 원활한 작동을 위해 올바른 장력을 설정하십시오. | 텐션 게이지 |
| 시스템 밸런싱 | 전체적인 진동을 최소화 | 진동 분석기 |
| 확인 | 진동 수준이 한계 내에 있는지 확인하십시오. | 진동 측정기 |
Hawen 공장에서는 진동 감소를 위한 시스템 수준 지원을 제공합니다. 우리는 균형 잡힌 벨트 풀리를 공급하고 정렬 및 장력 조정을 지원하며 현장 진동 분석을 제공할 수 있습니다. 우리의 목표는 고객이 벨트 구동 임펠러 시스템을 최대한 원활하게 작동할 수 있도록 돕는 것입니다.

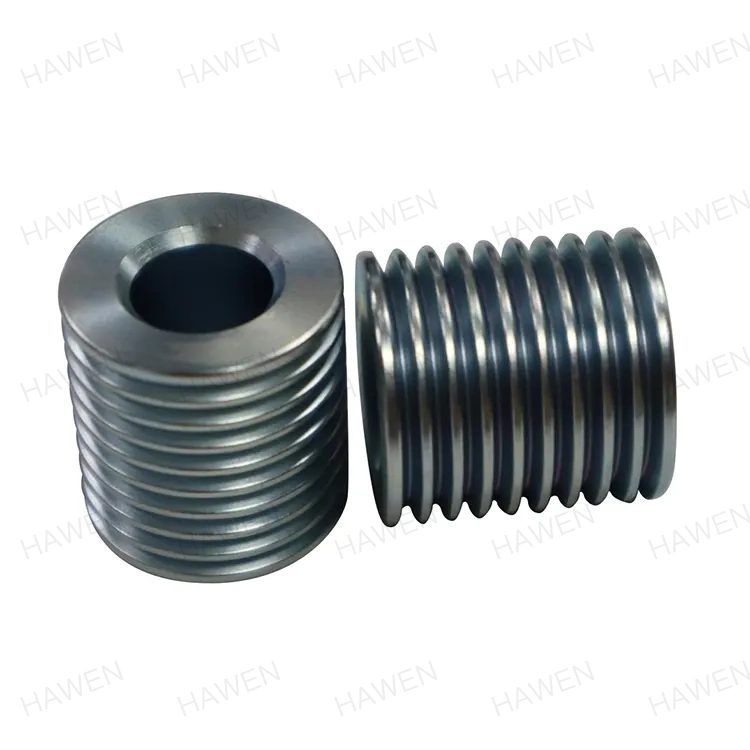

진동 감소 벨트 풀리의 사양에는 밸런스 등급, 재질, 감쇠 기능, 보어 공차 및 표면 마감이 포함됩니다. 아래 표는 당사 벨트 풀리의 사양을 요약한 것입니다.
| 사양 | 옵션 | 진동 감소의 중요성 |
| 밸런스 등급 | G6.3(표준), G2.5(정밀도) | 낮은 등급 = 불균형력 감소 |
| 재료 | 강철, 알루미늄, 주철 | 무게와 감쇠 특성에 영향을 미칩니다. |
| 댐핑 기능 | 분할 허브, 튜닝된 질량 댐퍼 | 진동에너지를 흡수 |
| 보어 공차 | H7(표준), H6(정밀) | 더 단단한 핏으로 유격과 진동을 줄입니다. |
| 표면 마감 | 가공, 접지 | 매끄러운 마감 처리로 벨트 마모 및 소음 감소 |
| 그루브 프로파일 | SPZ, SPA, SPB, SPC | 최적의 핏을 위해 벨트와 매치 |
우리 공장에서는 이러한 사양 등을 충족하는 벨트 풀리를 제조합니다. 우리는 귀하의 특정 응용 분야에 맞게 밸런스 등급, 재료 및 댐핑 기능을 맞춤화할 수 있습니다. 당사의 엔지니어링 팀은 선택 과정을 지원하고 귀하의 프로젝트에 대한 자세한 기술 데이터를 제공할 수 있습니다.
질문 1: 풀리 불균형은 어떻게 진동을 유발합니까?
답변: 풀리 불균형은 고르지 않은 질량 분포로 인해 풀리와 함께 회전하는 원심력이 발생하기 때문에 진동을 유발합니다. 이 힘은 샤프트, 베어링, 구조물에 전달되어 회전수(1xRPM)로 진동을 일으킵니다. 힘의 크기는 속도의 제곱에 비례하여 증가하므로 불균형은 고속에서 더 문제가 됩니다. 풀리의 균형을 맞추면 이 힘이 제거되고 진동이 줄어듭니다.
질문 2: 벨트 풀리에 어떤 밸런스 등급을 지정해야 합니까?
답변: 저울 등급은 속도와 용도에 따라 다릅니다. 최대 속도가 3,000RPM인 일반 산업용 애플리케이션의 경우 일반적으로 G6.3이면 충분합니다. 고속 애플리케이션(3,000RPM 이상) 또는 정밀 기계의 경우 G2.5 이상이 권장됩니다. 우리 공장에서는 귀하의 특정 응용 분야에 적합한 저울 등급에 관해 조언을 드릴 수 있습니다.
질문 3: 현장에서 벨트 풀리의 균형을 맞출 수 있습니까?
답변: 예, 대형 풀리나 쉽게 분해할 수 없는 시스템의 경우 필드 밸런싱이 가능합니다. 현장 균형 조정에는 진동 분석기를 사용하여 진동을 측정한 다음 풀리의 특정 위치에서 무게를 추가하거나 제거하는 작업이 포함됩니다. 전문적인 장비와 전문성이 필요합니다. 우리 공장에서는 유지 관리 팀을 위한 현장 밸런싱 서비스 또는 교육을 제공할 수 있습니다.
질문 4: 벨트 장력이 진동에 어떤 영향을 미치나요?
답변: 벨트 장력은 진동에 중요한 영향을 미칩니다. 벨트가 너무 느슨하면 미끄러져 고주파 진동과 소음이 발생합니다. 벨트가 너무 빡빡하면 베어링에 과부하가 걸리고 회전 주파수에서 진동이 발생합니다. 올바른 장력은 벨트 제조업체에서 지정하며 정기적으로 점검해야 합니다. 원활한 작동을 위해서는 적절한 장력이 필수적입니다.
질문 5: 벨트 구동 임펠러 시스템에서 진동을 줄이는 가장 좋은 방법은 무엇입니까?
대답: 진동을 줄이는 가장 좋은 방법은 모든 잠재적인 원인을 해결하는 것입니다. 임펠러와 풀리의 균형을 맞추고, 샤프트를 정렬하고, 올바른 벨트 장력을 설정하고, 필요한 경우 댐핑을 추가하십시오. 시스템 수준 접근 방식은 개별 구성 요소를 해결하는 것보다 더 효과적입니다. 우리 공장에서는 균형 잡힌 벨트 풀리, 정렬 도구 및 진동 분석 서비스를 포함한 완벽한 솔루션을 제공할 수 있습니다.
벨트 풀리는 임펠러 및 밸런스 웨이트와 함께 사용 시 진동을 줄이는 데 중요한 역할을 합니다. 풀리의 정확한 균형을 보장하고 올바른 댐핑 기능을 선택하고 시스템 전체를 조정함으로써 고속 및 다양한 하중에서도 부드럽고 조용한 작동을 달성할 수 있습니다. 핵심은 진동의 원인을 이해하고 이를 체계적으로 해결하는 것입니다. Zhejiang Hawen Electromechanical Co., Ltd.의 공장에는 진동 감소에 대한 가장 까다로운 요구 사항을 충족하는 벨트 풀리를 제조할 수 있는 전문 지식과 장비가 있습니다. 우리는 정밀한 밸런싱, 고품질 소재, 고급 댐핑 설계를 사용하여 풀리가 원활하게 작동하는 시스템에 기여하도록 합니다. 새로운 벨트 구동 임펠러 시스템을 설계하든 기존 시스템의 문제를 해결하든 우리는 도움을 드릴 수 있습니다.
당사의 엔지니어링 팀은 진동 분석, 풀리 선택 및 시스템 튜닝을 지원해 드립니다. 우리는 상세한 사양, 밸런싱 서비스 및 현장 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 산업용 드라이브 시스템의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Zhejiang Hawen Electromechanical Co., Ltd.에 문의하세요.벨트 풀리 요구 사항에 대해 논의하고 당사 제품이 벨트 구동 임펠러 시스템의 진동을 줄이는 데 어떻게 도움이 될 수 있는지 알아보십시오.
-
