고속 산업용 팬부터 정밀 컨베이어 라인까지 모든 벨트 구동 시스템에서 초기 설치 효율성은 절반에 불과합니다. 나머지 절반은 시스템 실행이 시작된 후 발생하는 2차 조정입니다. 이는 부하가 걸린 상태에서만 명백하게 나타나는 런아웃, 진동 및 벨트 추적 문제를 해결하기 위해 유지보수 팀이 수행해야 하는 조정, 재정렬 및 장력 재조정 절차입니다. 많은 공장에서 이러한 2차 조정은 원래 설치보다 더 많은 노동 시간을 소비하며, 이는 계획되지 않은 가동 중지 시간의 주요 원인입니다. 이러한 조정의 대부분의 근본 원인은 종종 간과되는 단일 매개변수, 즉 동심도에서 추적될 수 있습니다.벨트 풀리그들 자신.

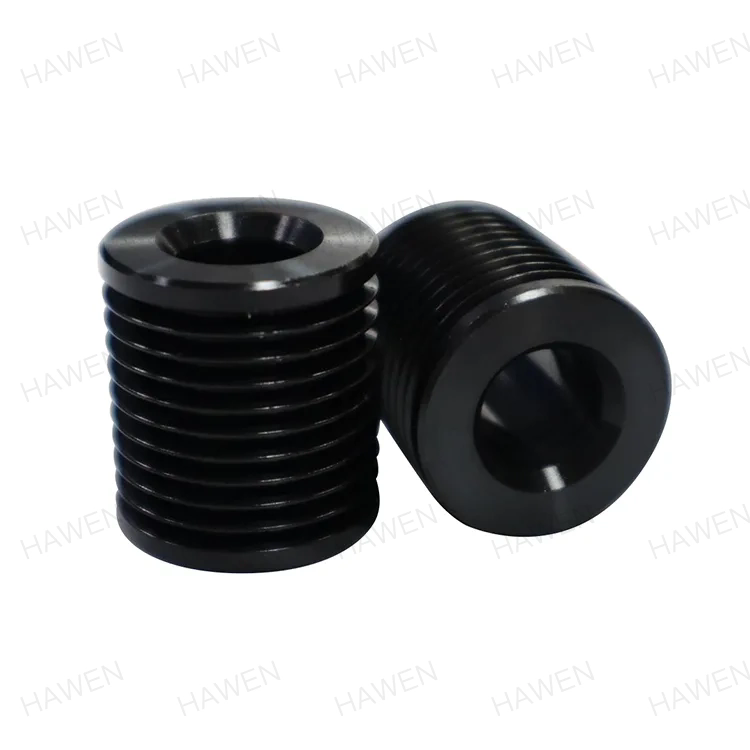

동심도가 높은 벨트 풀리는 보어 중심축과 외경 중심축이 완벽하게 정렬된 풀리입니다. 벨트 풀리의 동심도가 좋지 않으면 벨트 경로가 완벽한 원형이 아닙니다. 벨트 풀리가 회전할 때 벨트의 장력이 변동하여 진동, 소음, 불균일한 벨트 마모 및 "벨트 원더" 또는 "추적 드리프트"로 알려진 상태가 발생합니다. 이러한 각 문제는 2차 조정을 유발합니다. 유지보수 기술자는 벨트 풀리를 다시 정렬하고 벨트 장력을 다시 조정하거나 조기에 부품을 교체해야 합니다. 반대로, 동심도가 높은 벨트 풀리는 이러한 원인을 근원적으로 제거하여 처음부터 원활하게 작동하고 전체 사용 수명 동안 계속 작동하는 벨트 구동 시스템을 제공합니다. 이 기사에서는 동심도의 메커니즘, 측정, 이를 달성하는 제조 공정, 2차 조정 시간 단축에 미치는 정량적 영향에 대해 살펴보겠습니다.
벨트 풀리의 맥락에서 동심도는 벨트 풀리의 보어 중심과 외경 중심이 동일한 축에 있는 기하학적 조건입니다. 간단히 말하면 벨트 풀리가 장착 구멍을 기준으로 완벽하게 둥글다는 의미입니다. 겉으로는 단순해 보이는 이 요구 사항은 벨트 구동 시스템의 성능에 큰 영향을 미칩니다. 보어와 외부 직경이 동심이 아니면 벨트 풀리가 회전할 때 흔들립니다. 방사형 런아웃으로 측정되는 이 흔들림으로 인해 벨트 풀리가 회전함에 따라 유효 직경이 지속적으로 변경됩니다. 벨트는 이러한 변화를 수용하기 위해 지속적으로 늘어나거나 이완되어야 하므로 여러 가지 바람직하지 않은 효과가 발생합니다.
동심도의 중요성은 자동차의 완벽하게 균형 잡힌 바퀴와 균형이 약간 벗어난 바퀴의 차이를 고려하면 이해할 수 있습니다. 균형 잡힌 휠은 진동 없이 부드럽게 굴러갑니다. 불균형한 휠은 차량 전체에서 느껴지는 리드미컬한 떨림을 생성합니다. 벨트 풀리에도 동일한 원리가 적용됩니다. 고도로 동심원인 벨트 풀리는 벨트가 정확하고 일관되게 작동하면서 부드럽게 회전합니다. 동심도가 낮은 벨트 풀리는 전체 시스템을 통해 전파되는 진동을 생성합니다. 이 진동은 단지 귀찮은 것이 아닙니다. 이는 에너지 손실, 조기 마모 및 2차 조정 필요성의 원인입니다. 진동으로 인해 벨트가 다르게 추적되고, 장력이 변동하며, 장착 볼트가 시간이 지남에 따라 느슨해지며, 이 모든 것에는 시정 조치가 필요합니다.
~에Zhejiang Hawen Electromechanical Co., Ltd., 우리는 수백 개의 설치에 걸쳐 동심도와 시스템 성능 사이의 관계를 측정했습니다. 우리 데이터에 따르면 동심도 허용 오차가 +/- 0.05mm(런아웃)인 벨트 풀리는 허용 오차가 +/- 0.2mm인 벨트 풀리보다 일반적으로 3~4배 낮은 진동 진폭을 생성합니다. 이러한 진동 감소는 2차 조정 빈도 및 기간 감소와 직접적인 상관관계가 있습니다. 아래 표는 다양한 동심도 공차와 관련된 일반적인 진동 수준을 보여줍니다.
| 동심도 공차(방사형 런아웃) | 일반적인 진동 진폭(mm/s RMS) | 예상되는 2차 조정(1000시간당) |
| +/- 0.05mm(고정밀) | 1.2 - 1.8 | 1-2 |
| +/- 0.10mm(표준 산업용) | 3.0 - 4.5 | 4-6 |
| +/- 0.20mm(나쁨) | 6.0 - 8.0 | 10-15 |
이 데이터는 명확한 상관관계를 보여줍니다. 즉, 동심도가 높을수록 진동이 낮아지고, 이는 2차 조정의 필요성을 직접적으로 줄여줍니다. 정밀도가 낮은 벨트 풀리의 초기 비용 절감 효과는 서비스 수명 동안 발생하는 추가 유지 관리 비용보다 거의 항상 더 큽니다. 다음 섹션에서는 불량한 동심도가 이러한 문제를 일으키는 메커니즘과 높은 동심도를 보장하는 제조 기술을 살펴보겠습니다.
높은 동심도가 2차 조정을 최소화하는 이유를 이해하려면 동심이 아닌 벨트 풀리로 인해 발생하는 일련의 문제를 이해하는 것이 도움이 됩니다. 첫 번째이자 가장 즉각적인 효과는 방사형 런아웃입니다. 벨트 풀리가 회전함에 따라 회전 중심이 벨트 풀리 중심과 정렬되지 않기 때문에 벨트 풀리의 유효 반경이 변경됩니다. 이는 벨트 경로가 완벽한 원이 아니라는 것을 의미합니다. 그것은 타원이다. 벨트 풀리가 회전할 때 벨트는 더 긴 반경을 수용하도록 늘어나고 더 짧은 반경을 수용하도록 느슨해져야 합니다. 이러한 주기적인 스트레칭과 이완으로 인해 벨트가 미끄러져 벨트에 펄럭이는 소리 또는 "채터링"이 발생합니다. 이 채터링은 구동 장비와 장착 구조물에 전달되는 진동의 원인입니다.
이러한 주기적 스트레칭으로 인해 벨트가 고르지 않게 마모됩니다. 반복적으로 늘어나는 벨트 부분은 더 높은 마찰과 열을 경험하여 조기 균열이 발생합니다. 또한 벨트 표면에 "유약"이 발생하여 마찰 계수가 감소하고 미끄러질 수 있습니다. 미끄러짐은 더 많은 열을 발생시키고 공정을 가속화합니다. 또한 벨트의 추적도 영향을 받습니다. 벨트는 자연스럽게 적용된 하중 방향을 향해 움직이는 경향이 있습니다. 벨트 풀리가 동심원이 아닌 경우 벨트는 벨트 풀리 주위를 이동할 때 다양한 측면 하중을 받게 됩니다. 이로 인해 벨트가 벨트 풀리 전면을 가로질러 앞뒤로 움직이게 되어 벨트 가장자리와 벨트 풀리 플랜지가 손상될 수 있습니다.
이러한 문제의 불가피한 결과는 2차 조정입니다. 유지보수 기술자는 다음을 수행해야 합니다.
이러한 각 조정에는 시간이 걸립니다. 분주한 생산 시설에서는 이러한 조정 중에 생산 손실로 인한 비용이 상당할 수 있습니다. 다음 표는 각 보조 조정 작업에 필요한 일반적인 시간과 노동력의 추정치를 제공합니다.
| 보조 조정 작업 | 일반적인 소요 시간 | 인건비(추정) |
| 벨트 장력 조정 | 15~30분 | $25 - $50 |
| 벨트 풀리 정렬 | 30~60분 | $50 - $100 |
| 벨트 교체 | 1~2시간 | $100 - $200 |
| 장착 볼트 다시 조이기 | 15분 | $20 |
| 베어링 검사/교체 | 1~2시간 | $100 - $200+ |
이러한 비용은 장비의 수명에 따라 증가합니다. 제대로 제조되지 않은 벨트 풀리는 수많은 2차 조정을 생성할 수 있으며, 각각은 생산 손실로 인한 직접 비용과 간접 비용을 나타냅니다. 이와 대조적으로 동심도가 높은 벨트 풀리는 진동과 벨트의 흔들림을 최소화하면서 작동하므로 이러한 개입의 필요성이 크게 줄어듭니다. Zhejiang Hawen Electromechanical Co., Ltd.의 정밀 가공 벨트 풀리는 이러한 2차 조정을 최소화하여 총 소유 비용을 낮추고 시스템 신뢰성을 높이도록 설계되었습니다.
벨트 풀리에서 높은 동심도를 달성하는 것은 우연이 아닙니다. 이는 신중하고 세심하게 통제된 제조 공정의 결과입니다. 프로세스에서는 보어와 외부 직경이 단일의 안정적인 설정으로 가공되어 공작물의 위치 변경으로 인해 발생하는 오류를 제거해야 합니다. 높은 동심도로의 여정은 일반적으로 주조 또는 스톡 바 조각과 같은 원자재에서 시작하여 일련의 정밀 가공 작업을 통해 계속됩니다. 동심도의 핵심은 부품을 정밀 고정 장치에 고정하고 단일 설정으로 모든 중요한 가공 작업을 수행하는 것입니다.
첫 번째 단계는 모든 후속 작업의 기본 데이텀이 될 참조 표면(일반적으로 보어)을 생성하는 것입니다. 보어는 일반적으로 드릴링, 리밍 또는 보링을 통해 정확한 크기로 가공됩니다. 이 구멍은 둥글고 직선이어야 합니다. 그런 다음 공작물은 보어에 정확히 맞는 맨드릴이나 고정 장치에 단단히 장착됩니다. 이렇게 하면 보어가 나머지 가공 작업의 진정한 중심이 됩니다. 다음 작업은 외경 가공입니다. 이는 일반적으로 OD를 정확한 치수와 높은 진원도로 변환할 수 있는 CNC 선반을 사용하여 수행됩니다. 높은 동심도를 달성하는 핵심은 보어와 OD가 동일한 설정에서 가공된다는 것입니다. 이렇게 하면 부품 위치를 변경할 경우 발생할 수 있는 오류가 제거됩니다.
마지막 단계는 마무리 작업으로, 종종 미세 선삭 또는 연삭 공정이 수행됩니다. 연삭은 선삭보다 훨씬 더 높은 정밀도를 달성할 수 있으며 Ra 0.8 µm 이상의 표면 조도와 +/- 0.02 mm의 동심도 공차를 달성합니다. 벨트 풀리가 고속으로 작동하거나 무거운 하중을 받는 응용 분야의 경우 종종 연삭이 지정됩니다. 아래 표에는 다양한 제조 공정에서 달성되는 일반적인 동심도 공차가 요약되어 있습니다.
| 제조공정 | 일반적인 동심도(런아웃) | 상대 비용 | 일반적인 응용 분야 |
| 켜짐(단일 설정) | +/- 0.10mm | 낮은 | 범용, 저속 애플리케이션 |
| 켜짐(다중 설정) | +/- 0.20mm | 낮은 | 벨트 구동 시스템에는 권장되지 않음 |
| 회전 + 접지 | +/- 0.02mm | 중간 | 고속, 정밀 애플리케이션 |
| 맨드릴로 CNC 가공 | +/- 0.05mm | 중간-높음 | 표준 산업용 벨트 드라이브 |
| 맨드릴 + 연삭으로 CNC 가공 | +/- 0.02mm | 높은 | 고속, 고정밀 애플리케이션 |
Zhejiang Hawen Electromechanical Co., Ltd.에서는 벨트 풀리의 최적 동심도를 달성하기 위해 CNC 터닝과 필요한 경우 정밀 연삭을 함께 사용합니다. 당사의 제조 공정은 모든 벨트 풀리가 지정된 공차를 충족하는 동심도로 생산되도록 설계되었습니다. 이에 대한 핵심은 정밀 고정 장치를 사용하고 가공 공정 중 수동 조정을 없애는 것입니다.
동심도가 높은 벨트 풀리를 사용하면 얻을 수 있는 이점은 단지 질적인 것만은 아닙니다. they can be measured and quantified. 주요 이점은 2차 조정 시간 단축, 벨트 및 베어링 수명 연장, 전체 시스템 효율성 향상입니다. 이러한 각각의 이점은 비용 절감과 생산성 향상으로 직접적으로 이어집니다. 정량화 가능한 개선 사항은 두 개의 동일한 벨트 구동 시스템(표준 벨트 풀리가 있는 시스템과 동심도가 높은 벨트 풀리가 있는 시스템)을 비교하여 입증할 수 있습니다.
2차 조정 시간 단축:가장 직접적인 이점은 2차 조정 빈도가 줄어든다는 것입니다. 표준 벨트 풀리를 사용하는 벨트 구동 시스템은 연간 6회 이상의 2차 조정이 필요할 수 있으며, 각 조정에는 1시간 이상이 소요됩니다. 동심도가 높은 벨트 풀리를 사용하는 시스템은 연간 1~2회만 조정하면 됩니다. 아래 표에 표시된 것처럼 절약된 시간은 상당할 수 있습니다.
| 미터법 | 표준 벨트 풀리 | 고동심 벨트 풀리 | 저금 |
| 연간 2차 조정 | 6-10 | 1-2 | 4-9 조정 |
| 조정당 평균 시간 | 45분 | 20분 | 25분 절약 |
| 연간 총 시간 | 4.5~7.5시간 | 0.3~0.7시간 | 4~7시간 절약 |
| 연간 인건비($60/시간 기준) | $270 - $450 | $20 - $40 | $230 - $410 절약 |
벨트 수명 연장:동심도 불량으로 인한 고르지 못한 응력과 진동은 벨트 수명을 크게 단축시킵니다. 동심도가 높은 벨트 풀리에서 작동하는 벨트는 동심도가 낮은 벨트 풀리에서 작동하는 벨트보다 수명이 2~3배 더 깁니다. 벨트 마모가 감소하면 벨트 교체 빈도와 관련 가동 중지 시간도 줄어듭니다.
베어링 수명 연장:비동심형 벨트 풀리에서 발생하는 진동은 구동 장비의 베어링과 구동 모터에 직접 전달됩니다. 이 진동은 조기 베어링 마모 및 고장을 유발합니다. 고동심 벨트 풀리는 베어링에 전달되는 진동을 줄여 수명을 연장합니다. 베어링 고장 감소는 장비 가동 중단 시간 감소와 유지 관리 비용 감소를 의미합니다.
향상된 시스템 효율성:벨트 구동 시스템은 벨트 풀리가 동심원일 때 더 효율적으로 작동합니다. 벨트가 지속적으로 늘어나거나 이완되지 않으며 마찰과 진동으로 인한 에너지 손실이 최소화됩니다. 이는 작지만 측정 가능한 에너지 소비 감소로 해석될 수 있으며, 시간이 지남에 따라 상당한 비용 절감 효과를 가져올 수 있습니다.
이러한 정량화 가능한 이점은 고품질, 동심도가 높은 벨트 풀리의 높은 초기 비용이 서비스 수명 동안 유지 관리 및 가동 중지 시간 절감으로 상쇄되는 것 이상임을 보여줍니다. Zhejiang Hawen Electromechanical Co., Ltd.에서는 고객이 벨트 풀리 선택에 대해 정보에 근거한 결정을 내리는 데 필요한 데이터를 제공하여 총 소유 비용을 최적화할 수 있도록 돕습니다.
벨트 풀리가 지정된 동심도 공차를 충족하는지 확인하려면 강력한 품질 관리 프로세스가 필요합니다. 동심도 측정은 일반적으로 다이얼 표시기 또는 좌표 측정기(CMM)를 사용하여 수행됩니다. 테스트 설정은 비교적 간단하지만 정확성과 일관성이 필요합니다. 측정 과정은 다음과 같습니다.
벨트 풀리는 정밀 굴대 또는 벨트 풀리가 설치될 샤프트에 장착됩니다. 그런 다음 맨드릴은 센터 사이 또는 정밀 V 블록에 배치됩니다. 다이얼 표시기는 스탠드에 장착되어 프로브가 벨트 풀리의 외부 직경과 접촉하도록 배치됩니다. 그런 다음 벨트 풀리를 천천히 회전시키고 다이얼 표시기 판독값을 관찰합니다. 벨트 풀리가 회전할 때 판독값의 전체 변화가 전체 런아웃입니다. 동심도 오류의 두 배인 이 런아웃 값은 허용 기준으로 사용됩니다.
일관성을 보장하기 위해 벨트 풀리 표면을 따라 여러 지점에서 측정해야 합니다. 아래 표는 당사 공장에서 사용되는 다양한 벨트 풀리 등급에 대한 허용 기준을 제공합니다.
| 벨트 풀리 등급 | 허용 가능한 런아웃 | 등가 동심도 오류 |
| 산업용 등급(표준) | ≤ 0.20mm | +/- 0.10mm |
| 정밀급 | ≤ 0.10mm | +/- 0.05mm |
| 고정밀급(지상) | ≤ 0.05mm | +/- 0.025mm |
Zhejiang Hawen Electromechanical Co., Ltd.에서는 모든 벨트 풀리가 지정된 동심도 요구 사항을 충족하는지 확인하기 위해 공정 중 측정과 최종 검사를 함께 사용합니다. 당사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며 모든 검사에 대한 자세한 기록을 유지합니다. 이를 통해 고객은 성능 기대치를 충족하고 2차 조정의 필요성을 줄이는 벨트 풀리를 받을 수 있습니다.
질문 1: 벨트 풀리의 동심도와 런아웃의 차이점은 무엇입니까?
답변: 동심도와 런아웃은 서로 관련되어 있지만 별개의 개념입니다. 동심도는 둘 이상의 피처가 공통 축을 공유하는 기하학적 조건입니다. 반면에 런아웃은 부품이 고정 축을 중심으로 회전할 때 형상 위치의 전체 변화입니다. 벨트 풀리의 경우 동심도는 보어 중심과 외부 직경 중심 사이의 오차입니다. 런아웃은 벨트 풀리가 회전할 때 외경에서 측정된 총 흔들림입니다. 런아웃은 일반적으로 동심도 오류의 두 배입니다. 런아웃이 0.1mm인 벨트 풀리의 동심도 오류는 +/- 0.05mm입니다.
질문 2: 동심도가 좋지 않으면 벨트 수명에 어떤 영향을 미치나요?
답변: 동심도가 좋지 않으면 벨트 풀리가 회전할 때 벨트가 주기적으로 늘어나고 이완됩니다. 이로 인해 벨트가 고르지 않게 마모되어 벨트 표면에 균열과 윤이 나는 현상이 나타납니다. 벨트는 또한 더 높은 마찰과 열을 경험하여 마모를 더욱 가속화합니다. 연구에 따르면 런아웃이 0.2mm인 벨트 풀리에서 작동하는 벨트는 런아웃이 0.05mm인 벨트 풀리에서 작동하는 벨트보다 서비스 수명이 40-60% 더 짧을 수 있는 것으로 나타났습니다.
질문 3: 벨트 장력을 조정하여 불량한 풀리 동심도를 보상할 수 있습니까?
대답: 아니요. 벨트 장력을 조정하면 동심도가 좋지 않은 것을 보상할 수 없습니다. 장력은 벨트의 평균 하중을 설정하는 정적 조정입니다. 동심도 오류는 정적 장력의 영향을 받지 않는 동적 하중 변화를 생성합니다. 장력이 높을수록 벨트 흔들림이 줄어들 수 있지만 베어링에 가해지는 부하도 증가하여 조기 벨트 고장이 발생할 수 있습니다. 유일한 효과적인 해결책은 올바른 동심도를 가진 벨트 풀리를 사용하는 것입니다.
질문 4: 표준 벨트 풀리와 고정밀 벨트 풀리의 일반적인 비용 차이는 무엇입니까?
답변: 비용 차이는 크기, 재료, 제조량에 따라 다릅니다. 일반적으로 고정밀 벨트 풀리(런아웃 +/- 0.05mm 이상)는 표준 벨트 풀리(+/- 0.10mm)보다 비용이 30-50% 더 비쌉니다. 그러나 초기 비용 증가는 유지 관리 비용 감소와 벨트 수명 연장으로 상쇄되는 경우가 많습니다. 고정밀 벨트 풀리의 경우 5년 동안의 총 소유 비용이 더 낮은 경우가 많습니다.
질문 5: 이미 구매한 벨트 풀리의 동심도를 어떻게 확인할 수 있나요?
대답: 이 기사에 설명된 대로 다이얼 표시기를 사용하여 동심도를 확인할 수 있습니다. 벨트 풀리를 정밀 맨드릴에 장착하고 중심 사이에 배치합니다. 벨트 풀리의 외부 직경에 닿도록 다이얼 표시기를 설정합니다. 벨트 풀리를 회전시키고 총 판독값 변화를 관찰합니다. 전체 런아웃입니다. 총 런아웃이 해당 용도에 대한 예상 공차를 초과하는 경우 벨트 풀리를 교체해야 합니다. Zhejiang Hawen Electromechanical Co., Ltd.를 포함한 많은 제조업체는 측정된 런아웃 값이 포함된 각 주문에 대한 적합성 인증서를 제공합니다.
벨트 풀리 동심도와 2차 조정 시간 사이의 관계는 직접적이고 중요합니다. 동심원이 아닌 벨트 풀리는 방사형 런아웃을 생성하여 진동, 벨트 흔들림 및 불균일한 벨트 마모로 이어집니다. 이러한 문제는 필연적으로 장력 재조정, 재정렬, 벨트 교체 및 베어링 유지 관리와 같은 2차 조정 주기로 이어집니다. 이러한 조정은 단지 귀찮은 일이 아닙니다. 노동력, 가동 중지 시간, 부품 교체 측면에서 상당한 비용이 듭니다.
고동심 벨트 풀리는 이러한 문제의 근본 원인을 해결합니다. 보어와 외부 직경이 완벽하게 정렬되도록 함으로써 진동 및 벨트 흔들림의 원인을 제거합니다. 그 결과 처음부터 원활하게 작동하고 최소한의 유지 관리만 필요하며 더 긴 서비스 수명을 제공하는 벨트 구동 시스템이 탄생했습니다. Zhejiang Hawen Electromechanical Co., Ltd.에서는 최고 수준의 동심도를 충족하는 벨트 풀리를 제조하기 위해 최선을 다하고 있습니다. 당사의 정밀 가공 공정, 엄격한 품질 관리 및 국제 표준 준수를 통해 고객은 2차 조정을 최소화하고 시스템 신뢰성을 최대화하는 벨트 풀리를 받을 수 있습니다.
Zhejiang Hawen Electromechanical Co., Ltd.에 문의하세요.오늘 당사의 고동심 벨트 풀리가 어떻게 작업을 개선하고 유지 관리 비용을 절감할 수 있는지 알아보십시오.
