유지보수 엔지니어가 새로운 세트를 설치합니다.벨트 풀리드라이브 시스템에서 지정된 홈 프로파일과 직경이 벨트 드라이브를 원래 성능으로 복원할 것이라고 확신합니다. 몇 주가 지나면 벨트가 삐걱거리기 시작하고 가장자리가 닳아 없어지며 벨트가 홈에 고르지 않게 안착됩니다. 문제는 벨트가 아닙니다. 문제는 그루브입니다. 홈 각도가 2도 어긋나고 홈 직경이 원주에 따라 다르며 표면 마감이 너무 거칠습니다. 이 시나리오는 필요한 공차를 유지할 수 없는 가공 프로세스의 직접적인 결과입니다. 벨트 풀리 구매자의 경우 이러한 실패를 방지하려면 어떤 가공 공정이 홈 정확성과 일관성을 보장하는지 이해하는 것이 필수적입니다.
이 가이드는 안정적으로 작동하는 벨트 풀리를 조달해야 하는 조달 엔지니어 및 유지 관리 관리자를 위해 작성되었습니다. 중요한 홈 매개변수, 이를 달성하는 가공 공정, 이를 검증하는 검사 방법, 공급업체 평가 기준에 대해 설명합니다. 또한 Zhejiang Hawen Electromechanical Co., Ltd. 공장의 자세한 제품 매개변수도 제공합니다. 컨베이어, HVAC 드라이브, 농업 기계 또는 산업용 팬용 풀리를 소싱하는 경우 이 가이드는 올바른 가공 품질을 지정하고 이를 제공할 수 있는 공급업체를 선택하는 데 도움이 됩니다.
벨트 풀리의 성능은 홈의 정확성에 따라 달라집니다. 홈은 벨트를 안내하고 잡는 채널입니다. 홈이 정확하지 않으면 벨트가 제대로 안착되지 않고 드라이브의 효율성이 떨어지고 소음이 발생하며 조기 마모됩니다. 홈 각도, 홈 직경, 홈 프로파일, 표면 마감 등 4가지 홈 매개변수가 중요합니다. 홈 각도에 따라 벨트가 홈에 끼워지는 방식이 결정됩니다. V-벨트 풀리의 경우 표준 각도는 풀리 직경에 따라 34도, 36도 또는 38도입니다. 단 1도의 오차도 벨트의 동력 전달 능력을 감소시키고 고르지 못한 마모를 유발할 수 있습니다. 홈 직경은 벨트의 피치 라인을 결정하며 이는 속도 비율에 영향을 미칩니다. 홈 프로파일에는 홈 깊이와 루트 반경이 포함됩니다. 표면 마감은 마찰과 벨트 마모에 영향을 미칩니다. 아래 표에는 이러한 매개변수와 일반적인 허용 오차가 요약되어 있습니다.
| 매개변수 | 일반적인 공차 | 성능에 미치는 영향 |
| 그루브 각도 | +/- 0.5도 | 벨트 웨지 및 동력 전달에 영향을 미칩니다. |
| 그루브 직경 | +/- 0.05mm | 속도 비율과 벨트 추적에 영향을 미칩니다. |
| 그루브 프로파일(깊이, 루트 반경) | +/- 0.1mm | 벨트 안착 및 마모에 영향을 미칩니다. |
| 표면 마감(Ra) | 0.8~1.6μm | 마찰과 벨트 수명에 영향을 미칩니다. |
| 그루브 런아웃 | +/- 0.05mm | 진동 및 벨트 추적에 영향을 미칩니다. |
~에Zhejiang Hawen Electromechanical Co., Ltd., 우리 공장에서는 이러한 공차와 더 엄격한 벨트 풀리를 제조합니다. 우리는 홈 정확성이 벨트 구동 성능의 기초임을 이해하고 이를 달성하는 데 필요한 기계 가공 및 검사 장비에 투자해 왔습니다. 당사 엔지니어링 팀은 귀하의 특정 응용 분야에 적합한 공차에 대해 조언해 드릴 수 있습니다.
벨트 풀리의 홈 프로파일은 일련의 가공 공정을 통해 형성됩니다. 첫 번째 공정은 터닝으로, 외부 직경, 보어, 페이스 폭을 포함하여 풀리의 기본 형상을 설정합니다. 그런 다음 홈이 풀리의 표면으로 절단됩니다. V-벨트 풀리의 경우 홈은 일반적으로 필요한 각도와 프로파일에 맞는 폼 도구나 CNC 홈 가공 도구를 사용하여 절단됩니다. 홈의 정확도는 기계의 강성, 공구의 선명도 및 공구 경로의 정밀도에 따라 달라집니다. 홈 가공 후 풀리를 연삭하여 표면 조도와 치수 정확도를 향상시킬 수 있습니다. 아래 표에는 가공 공정과 홈 정확도에서의 역할이 요약되어 있습니다.
| 프로세스 | 기능 | 달성된 일반적인 공차 | 장비 |
| 선회 | OD, 보어 및 면을 형성합니다. | +/- 0.05mm | CNC 선반 |
| 그루빙 | 그루브 프로파일을 절단합니다. | +/- 0.1mm, +/- 0.5도 | 홈 가공 도구가 포함된 CNC 선반 |
| 연마 | 마무리와 정확성이 향상됩니다. | +/- 0.02mm, Ra 0.8μm | 원통형 연삭기 |
| 디버링 | 날카로운 모서리를 제거합니다. | 해당 없음 | 수동 또는 자동 |
| 밸런싱 | 질량 분포를 수정합니다. | G16 이상 | 동적 밸런싱 머신 |
우리 공장에서는 라이브 툴링이 포함된 CNC 선반을 사용하여 단일 설정으로 벨트 풀리를 회전하고 홈을 파냅니다. 이는 작업 사이에 풀리를 다시 척으로 고정할 때 발생할 수 있는 오류를 제거합니다. 또한 정확한 홈 프로파일에 맞게 연마된 정밀 성형 도구를 사용하여 홈 각도와 루트 반경이 부품마다 일관되도록 합니다.
연삭은 좋은 도르래를 가져와 정밀한 도르래로 만드는 과정입니다. 선삭 및 홈 가공이 기본 형상을 설정하는 동안 연삭은 홈 각도, 홈 직경 및 표면 마감을 미세 조정합니다. 연삭은 필요한 홈 프로파일에 맞게 드레싱된 정밀 연삭 휠을 사용하여 수행됩니다. 풀리는 정밀 맨드릴에 장착되어 연삭 휠에 대해 회전됩니다. 연삭 공정에서는 일반적으로 0.1~0.3mm의 소량의 재료를 제거하고 선삭만으로는 도달하기 어려운 공차를 달성합니다. 연삭 후 표면 마감은 일반적으로 Ra 0.4~0.8μm로 마찰과 벨트 마모를 줄여줍니다. 아래 표는 터닝과 연삭을 통해 달성된 정밀도와 마무리를 비교합니다.
| 프로세스 | 그루브 각도 공차 | 그루브 직경 공차 | 표면 마감(Ra) |
| 터닝만 | +/- 0.5도 | +/- 0.05mm | 1.6~3.2μm |
| 터닝 + 연삭 | +/- 0.1도 | +/- 0.01mm | 0.4~0.8μm |
Hawen 공장에서는 공정 내 측정 기능이 있는 CNC 원통형 연삭기를 사용하여 벨트 풀리의 홈을 연삭합니다. 공정 내 측정 시스템은 연삭 중에 홈 직경을 지속적으로 측정하고 휠 마모를 자동으로 보상합니다. 이를 통해 생산 실행에 포함된 부품 수에 관계없이 모든 풀리가 지정된 공차를 충족할 수 있습니다. 또한 홈 프로파일을 유지하고 연소 또는 표면 손상을 방지하기 위해 연삭 휠을 정기적으로 드레싱합니다.
모든 벨트 풀리가 사양을 충족하는지 확인하려면 생산 중 홈 정확성을 검증하는 것이 필수적입니다. 검증과정에는 공정중검사와 최종검사가 포함됩니다. 공정 중 검사는 기계 작업자가 홈 게이지, 마이크로미터, 다이얼 표시기와 같은 수공구를 사용하여 수행합니다. 작업자는 생산이 진행되는 동안 홈 각도, 홈 직경, 홈 런아웃을 정기적으로 확인합니다. 편차가 감지되면 더 많은 부품이 생산되기 전에 기계가 조정됩니다. 최종 검사는 품질관리부서에서 좌표측정기(CMM)나 프로파일 프로젝터 등 보다 정밀한 장비를 이용해 실시한다. CMM은 홈 각도, 홈 프로파일 및 홈 런아웃을 높은 정확도로 측정할 수 있습니다. 아래 표에는 검사 방법과 적용 방법이 요약되어 있습니다.
| 검사방법 | 측정 대상 | 정확성 | 사용시 |
| 그루브 게이지 | 그루브 각도 및 프로파일 | +/- 0.5도 | 진행 중 |
| 마이크로미터 | 그루브 직경 | +/- 0.01mm | 진행 중 |
| 다이얼 표시기 | 그루브 런아웃 | +/- 0.01mm | 진행 중 |
| 프로필 프로젝터 | 그루브 프로파일 | +/- 0.005mm | 최종검사 |
| 좌표 측정기(CMM) | 모든 그루브 매개변수 | +/- 0.002mm | 최종검사 |
우리 공장에서는 벨트 풀리의 홈 정확성을 확인하기 위해 공정 중 검사와 최종 검사를 함께 사용합니다. 당사의 작업자는 홈 게이지와 마이크로미터를 사용하여 부품 10개마다 홈 각도와 직경을 확인하도록 교육을 받았습니다. 당사의 품질 관리 부서에서는 CMM을 사용하여 샘플링 기준으로 홈 프로파일과 런아웃을 확인합니다. 우리는 모든 생산 로트에 대한 상세한 검사 기록을 유지하여 고객에게 완벽한 추적성을 제공합니다.
가공 품질에 대해 벨트 풀리 공급업체를 평가하려면 장비, 툴링, 공정 제어, 검사 및 경험에 중점을 두어야 합니다. 공급업체는 필요한 공차에 맞게 풀리를 돌리고, 홈을 파고, 연마할 수 있는 장비를 보유해야 합니다. 여기에는 CNC 선반, CNC 연삭기 및 정밀 공구가 포함됩니다. 공급업체는 부품마다 일관된 품질을 보장하는 프로세스 제어 시스템을 갖추고 있어야 합니다. 여기에는 공구 관리, 절삭유 관리, 기계 유지보수가 포함됩니다. 공급업체는 모든 생산 로트의 홈 정확성을 검증하는 검사 시스템을 갖추고 있어야 합니다. 여기에는 교정된 게이지, CMM 및 숙련된 검사관이 포함됩니다. 그리고 공급업체는 유사한 용도의 벨트 풀리를 생산한 경험이 있어야 합니다. 아래 표에는 이러한 평가 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 가공 장비 | CNC 선반, CNC 그라인더, 라이브 툴링 | 공차 유지 능력 보장 |
| 압형 | 정밀 성형 도구, 드레싱 연삭 휠 | 그루브 프로파일 정확도 보장 |
| 프로세스 제어 | 공구관리, 절삭유 관리, 유지보수 | 부품 간 일관성 보장 |
| 검사 시스템 | 교정된 게이지, CMM, 교육받은 검사관 | 모든 로트의 홈 정확성을 검증합니다. |
| 경험 | 유사한 응용 분야의 실적 | 성능과 신뢰성을 입증합니다. |
Hawen의 공장에서는 10년 넘게 벨트 풀리를 생산해 왔습니다. 우리는 고급 CNC 가공 및 연삭 장비에 투자했으며 포괄적인 품질 관리 시스템을 유지합니다. 당사의 엔지니어링 팀은 사양 및 응용 엔지니어링을 지원해 드립니다. 이러한 기준에 따라 당사를 평가하고 벨트 풀리의 파트너로 당사를 고려하시기 바랍니다.

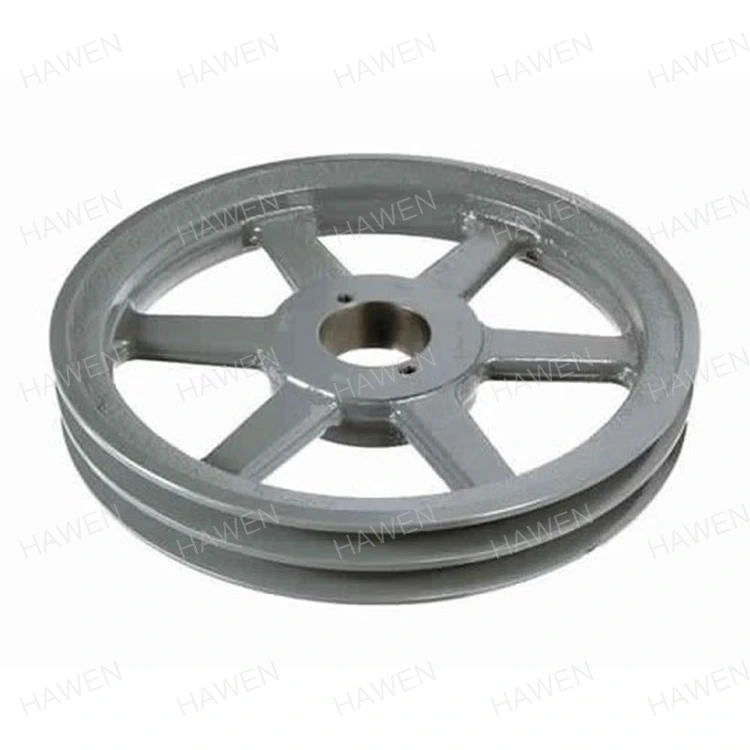

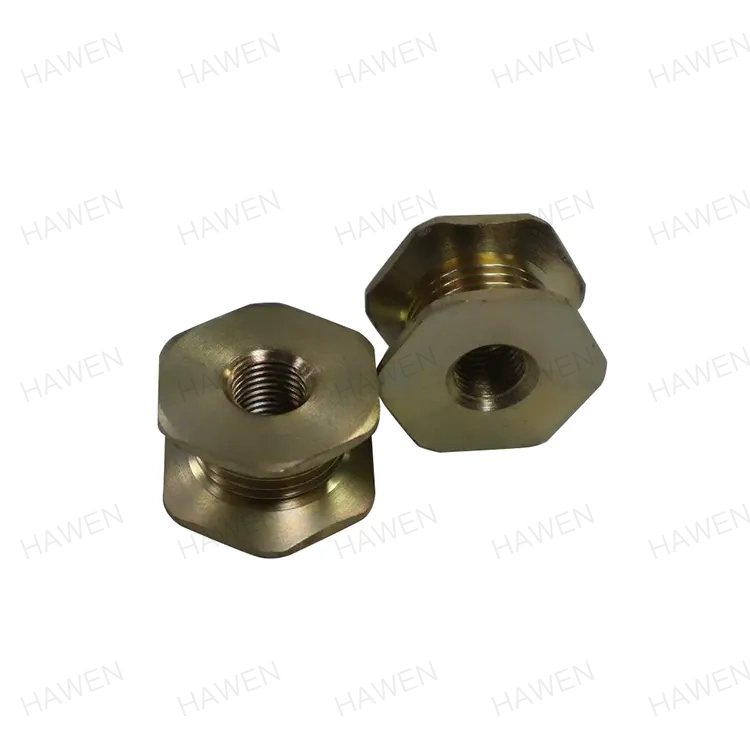

다음 표는 벨트 풀리의 주요 제품 매개변수를 제공합니다. 이 풀리는 컨베이어, HVAC 드라이브, 농업 기계 및 산업용 팬용으로 설계되었습니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 풀리를 생산할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 외경 | 50 - 1,200mm | 맞춤형 크기 제공 |
| 그루브 프로파일 | V벨트, 타이밍벨트, 평벨트 | 맞춤형 프로필 사용 가능 |
| 그루브 수 | 1 - 12 | 맞춤형 구성 가능 |
| 그루브 각도 공차 | +/- 0.5도(회전), +/- 0.1도(지면) | 신청에 따라 선택됨 |
| 그루브 직경 공차 | +/- 0.05mm(회전), +/- 0.01mm(접지) | 신청에 따라 선택됨 |
| 표면 마감 | Ra 0.8 - 1.6 µm(접지) | 벨트 마모 감소 |
| 재료 | 무쇠, 강철, 알루미늄 | 강도와 무게를 고려하여 선택됨 |
| 밸런싱 | G16 이상 | 진동 감소 |
| MOQ | 10개 | 대량 주문시 협상 가능 |
| 리드타임 | 2~4주 | 수량 및 사용자 정의에 따라 다릅니다. |
우리 공장에서는 이러한 사양 등을 충족하는 벨트 풀리를 제조합니다. 특정 요구 사항에 맞게 직경, 홈 프로파일, 홈 수, 재료 및 공차를 맞춤화할 수 있습니다. 당사의 품질 관리 시스템에는 원자재 검사, 공정 중 검사, 출하 전 최종 검사가 포함됩니다. 우리의 목표는 고객의 성능 요구 사항을 충족하는 고품질 벨트 풀리를 제공하는 것입니다.
질문 1: 벨트 풀리 성능에 가장 중요한 홈 매개변수는 무엇입니까?
답변: 가장 중요한 홈 매개변수는 홈 각도입니다. 홈 각도는 벨트가 홈에 끼워지는 방식과 드라이브가 전달할 수 있는 동력의 양을 결정합니다. 단 1도의 오차도 벨트의 동력 전달 능력을 감소시키고 고르지 못한 마모를 유발할 수 있습니다. 이러한 이유로 홈 각도는 용도에 따라 +/- 0.5도 이상의 공차로 지정되어야 합니다.
질문 2: 풀리가 이미 회전된 경우 연삭이 필요한 이유는 무엇입니까?
대답: 최고 수준의 홈 정확도와 표면 조도를 얻으려면 연삭이 필요합니다. 선삭 가공은 +/- 0.5도의 홈 각도 공차와 Ra 1.6-3.2 µm의 표면 조도를 달성할 수 있습니다. 연삭을 통해 +/- 0.1도의 홈 각도 공차와 Ra 0.4-0.8 µm의 표면 마감을 달성할 수 있습니다. 향상된 정확도와 마무리로 벨트 마모, 진동, 소음이 줄어들고 동력 전달 효율이 향상됩니다.
질문 3: 받은 풀리의 홈 정확도를 어떻게 확인합니까?
답변: 홈 게이지, 마이크로미터 및 다이얼 표시기를 사용하여 홈 정확도를 확인할 수 있습니다. 홈 게이지는 홈 각도와 프로파일을 확인합니다. 마이크로미터는 홈 직경을 확인합니다. 다이얼 표시기는 홈 런아웃을 확인합니다. 중요한 응용 분야의 경우 CMM 검사를 위해 계측 실험실에 샘플을 보낼 수 있습니다. Zhejiang Hawen Electromechanical Co., Ltd.에서는 모든 배송에 대해 검사 보고서를 제공합니다.
질문 4: 마모된 풀리를 다시 가공하여 홈 정확도를 복원할 수 있습니까?
대답: 어떤 경우에는 마모된 풀리를 다시 가공하여 홈 정확도를 복원할 수 있습니다. 이 과정에는 올바른 각도와 프로파일을 복원하기 위해 홈에서 소량의 재료를 제거하는 작업이 포함됩니다. 그러나 이로 인해 홈 직경이 줄어들어 속도 비율에 영향을 미칠 수 있습니다. 재가공은 풀리에 재료가 충분하고 감소된 직경이 적용 분야에 적합한 경우에만 가능합니다. 당사 엔지니어링 팀은 재가공이 실행 가능한 옵션인지 조언해 드릴 수 있습니다.
질문 5: 맞춤형 벨트 풀리의 일반적인 리드타임은 얼마나 됩니까?
답변: 맞춤형 벨트 풀리의 일반적인 리드 타임은 도면 승인 후 2~4주입니다. 리드타임은 홈 프로파일의 복잡성, 재료, 주문 수량에 따라 달라집니다. 대량 주문이나 복잡한 프로필의 경우 리드 타임이 길어질 수 있습니다. 우리 공장에서는 고객과 긴밀히 협력하여 배송 요구 사항을 충족합니다.
홈의 정확성과 일관성은 벨트 풀리 성능의 기초입니다. 홈을 형성하는 데 사용되는 가공 공정(터닝, 홈 가공 및 연삭)은 풀리가 안정적인 동력 전달을 제공할지 아니면 벨트 마모, 소음 및 진동을 유발할지 여부를 결정합니다. 구매자의 경우 올바른 품질 수준을 지정하고 공급업체를 평가하려면 이러한 프로세스를 이해하는 것이 필수적입니다. Zhejiang Hawen Electromechanical Co., Ltd.의 공장에는 가장 까다로운 홈 공차를 충족하는 벨트 풀리를 생산할 수 있는 장비, 공구 및 경험이 있습니다. 우리는 CNC 가공과 정밀 연삭을 사용하여 +/- 0.1도의 홈 각도 공차와 Ra 0.8 µm 이상의 표면 마감을 달성합니다.
컨베이어, HVAC 드라이브, 농업 기계 또는 산업용 팬용 풀리를 소싱하는 경우 당사에 연락하여 요구 사항을 논의하십시오. 우리는 샘플, 기술 데이터 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 기업의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Zhejiang Hawen Electromechanical Co., Ltd.에 문의하세요.벨트 풀리 요구 사항에 대해 논의하고 당사의 가공 기능이 어떻게 홈 정확도 사양을 충족할 수 있는지 알아보십시오.
-
