하웬은 전기 모터 로터 코어 및 고급 회전 구동 어셈블리의 확고한 공급업체입니다. 20년의 제조 경험을 바탕으로 20# 탄소강과 42CrMo 합금강을 사용하여 부품을 가공합니다. 자동화된 제조 센터는 고급 세척 및 패시베이션 처리를 적용하여 다양한 중장비 산업 시스템 전반에 걸쳐 장기적인 내마모성과 구조적 무결성을 보장합니다.
현대 산업 자동화는 회전식 드라이브의 지속적인 효율성에 크게 의존합니다. 이러한 전력 시스템 내에서 최적화된 전기 모터 로터 코어의 통합은 전자기 손실을 줄이고 빠른 토크 응답을 보장함으로써 드라이브 어셈블리의 전반적인 효율성을 결정합니다. 고속 자동화 장비, 로봇 조인트 및 전기 구동계에는 자속 밀도를 최대화하면서 관성을 최소화하도록 설계된 회전 구성 요소가 필요합니다.
지속적인 산업 변화의 엄격한 요구 사항을 충족하려면 회전 장치는 와전류의 축적을 방지하고 과도한 열 상승을 완화해야 합니다. 정확한 기하학적 형태로 가공된 고전도성 원자재를 활용하면 전기 드라이브가 최대 열역학적 한계에서 작동할 수 있습니다. 이러한 기계적 안정성은 자동화된 공장 기계의 전력 출력, 위치 정확도 및 작동 수명에 직접적인 영향을 미칩니다.
산업용 로봇 조인트에는 위치 오류 없이 신속한 시작-정지 사이클을 수행할 수 있는 소형의 높은 토크 서보 드라이브가 필요합니다. 내부 회전 어셈블리는 정확한 동심도를 유지하면서 심각한 비틀림 응력을 견딜 수 있도록 설계되었습니다. 방사형 런아웃을 줄임으로써 회전 구성품은 수백만 사이클에 걸쳐 기어 마모와 기계적 고장을 초래하는 미세한 이동을 방지합니다.
풍력 및 증기 터빈에서 견고한 회전 부품은 변화하는 기계적 부하에 따라 예측할 수 없는 실외 환경에서 작동합니다. 이러한 시스템은 개방형 경사 슬롯 및 전용 환기 슬롯 플레이트와 같은 특수 구성을 활용하여 열이 빠르게 방출되도록 합니다. 효율적인 열 관리는 감긴 구리 어셈블리를 보호하고 배전망으로 안정적인 전력 공급을 보장합니다.
전기 및 하이브리드 구동계용 견인 모터는 주행 거리와 차량 가속도를 최적화하기 위해 극도로 높은 출력 밀도를 필요로 합니다. 내부 회전 요소는 종종 15,000RPM을 초과하는 높은 회전 속도에서 작동해야 합니다. 이러한 속도에서 일관된 성능을 얻으려면 제조 과정에서 원자재가 극심한 원심력 하에서 변형되지 않도록 엄격한 품질 관리가 필요합니다.
최종 응용 분야의 기계적, 전기적 요구 사항을 충족하려면 올바른 재료를 선택하는 것이 중요합니다. 강종의 야금학적 특성에 따라 각 부품의 항복 강도, 피로 저항성 및 가공 용이성이 결정됩니다.
이 구조용 강철은 뛰어난 용접성과 연성을 제공하므로 표준 기계 조립에 이상적입니다. 이 제품은 안정적인 투자율을 갖추고 있어 표준 모터 애플리케이션에서 코어 손실을 줄이는 데 도움이 됩니다. 이 등급으로 제조된 부품은 맞춤화가 가능하며 대량 생산 시 높은 정밀도가 요구되는 특수 설계에 쉽게 적응할 수 있습니다.
기계적 하중과 충격 저항이 가장 중요한 응용 분야의 경우 이 합금강은 탁월한 성능을 제공합니다. 높은 경화성을 나타내며, 템퍼 취성이 없어 높은 피로한도를 유지할 수 있습니다. 화학 설계에는 크롬과 몰리브덴이 포함되어 있어 열처리 중 깊은 경화를 보장하고 충격 하중 하에서 뛰어난 저온 인성을 보장합니다.
이 중간 탄소 구조 등급에는 0.42%~0.50%의 탄소가 포함되어 있으며 밀도는 7.85g/cm3입니다. 이 구성에는 망간 0.50%~0.80%, 실리콘 0.17%~0.37%가 포함되어 있으며, 불순물은 엄격하게 통제됩니다. 이는 ≥600 MPa의 인장 강도와 ≥355 MPa의 항복 강도를 특징으로 하는 탁월한 종합 기계적 특성을 제공합니다. 840°C에서 사후 담금질하고 560°C~600°C에서 뜨임 처리하면 경도가 HRC 22-34로 최적화됩니다.
회전 기계의 기계적 진동과 고주파 소음을 방지하려면 구성 요소는 엄격한 치수 경계를 준수해야 합니다. 사소한 형상 편차라도 비대칭 자기장력을 발생시켜 베어링이 빠르게 마모되고 치명적인 장비 고장이 발생할 수 있습니다. 고속 작동 중에는 전기 모터 로터 코어의 동심도를 유지하여 유해한 진동을 방지하고 원활한 회전 에너지 전달을 보장합니다.
고정밀 자동화 제조 장비는 대규모 생산 전반에 걸쳐 일관된 치수 제어를 보장합니다. 내부 보어 공차와 같은 중요한 매개변수는 0.005mm 이하로 엄격하게 유지됩니다. 이러한 엄격한 공차를 표준화함으로써 완성된 어셈블리는 최종 장착 단계에서 수동 조정이 필요 없이 모터 샤프트에 원활하게 통합됩니다.

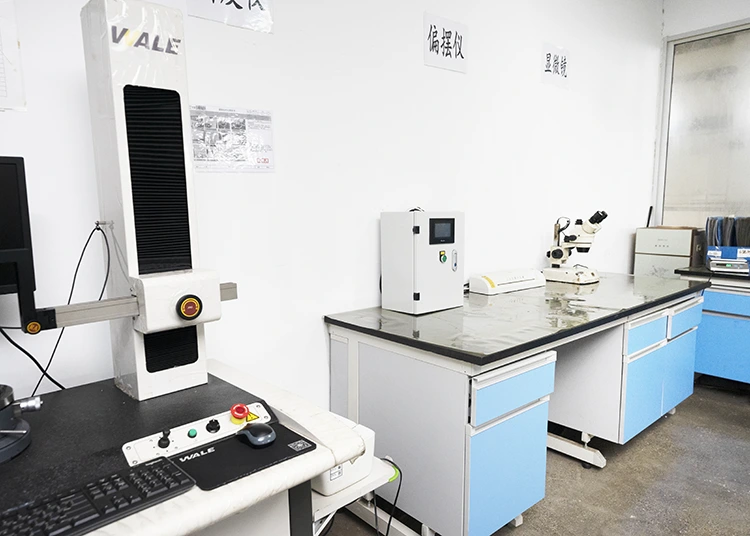

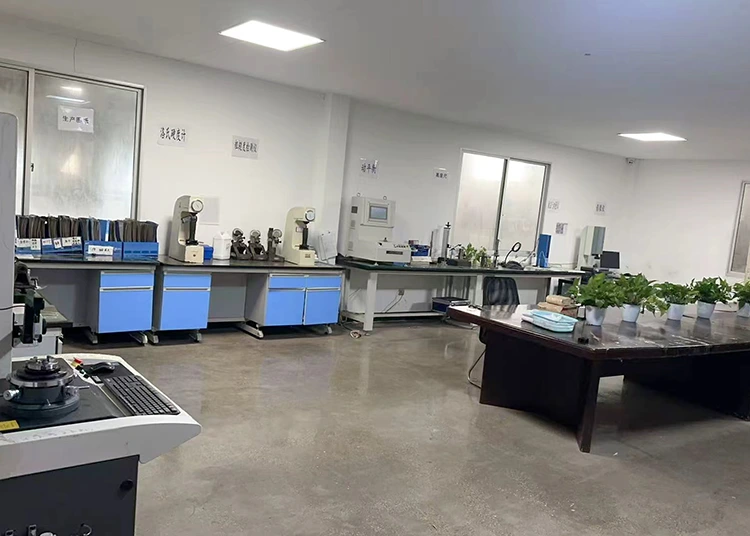

품질 보증은 생산 현장에 직접 설치된 고급 계측 도구를 통해 유지됩니다. CMM(좌표 측정기)은 다축 좌표를 확인하고, 전문 진원도 테스터와 프로파일 측정 장비는 내경과 외경의 원형 일관성을 평가합니다. 통계적 공정 제어(SPC)는 실시간으로 생산 동향을 모니터링하여 치수 변동이 엔지니어링 한계를 초과하기 전에 방지하는 데 활용됩니다.
일관된 고급 원자재 소싱은 품질 관리의 기초입니다. 제조 시설에서는 지정된 프로젝트에 친환경 1215 저탄소 쾌삭강을 사용하여 유해 물질 배출량을 줄이고 가공성을 향상시킵니다. 모든 재료는 검증된 분석 실험실 보고서를 통해 뒷받침되는 RoHS 및 REACH 국제 표준을 준수합니다.
회전식 강철 부품은 습기, 절삭유, 공기 중 미립자 물질에 노출되면 산화가 가속화될 수 있는 까다로운 산업 환경에서 작동하는 경우가 많습니다. 보호되지 않은 표면은 빠르게 녹이 발생하여 기계적 결합이 손상되고 금속 파편이 모터 하우징에 쌓입니다.
이러한 문제에 대응하기 위해 제조 공장에서는 완전 자동화된 비접촉식 세척 및 패시베이션 프로세스를 활용합니다. 고효율 건조 라인과 통합된 컨베이어 구동 세척 시스템을 활용하여 수동 접촉 없이 제품을 세척, 처리 및 포장합니다. 이를 통해 피부 유분 오염을 방지하고 물리적 충격에 의한 긁힘 위험을 줄이며 부품이 설치 준비가 완료된 깨끗한 상태로 조립 공장에 도착하도록 보장합니다.
표준 화학적 패시베이션은 일반적인 창고 및 조립 조건에서 구성 요소를 보호하지만 특수한 환경에서는 강화된 장벽이 필요할 수 있습니다. 이 시설은 표준 전기도금, 아연 도금, 니켈 도금, 중요한 물리적 치수를 변경하지 않고 내식성을 향상시키는 완전 자동화된 흑색 산화물 처리 등 특정 요구 사항을 충족하기 위한 다양한 맞춤형 마감 옵션을 제공합니다.

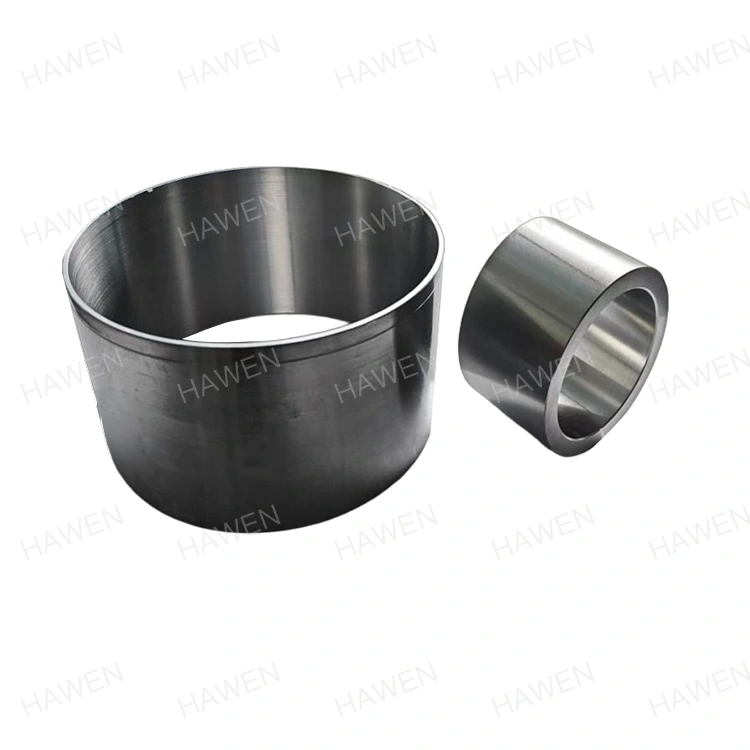

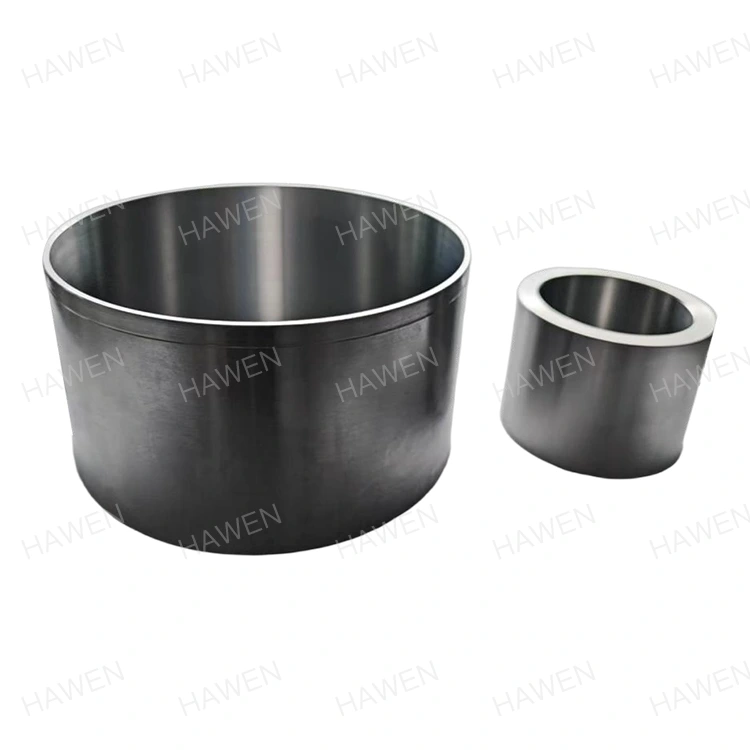

아래 표에는 당사의 표준 정밀 가공 핵심 제품의 기술 사양이 요약되어 있습니다.
| 핵심 합금 등급 | 외경(mm) | 높이 치수(mm) | 보어 공차 정확도(HAWEN 대 산업) | 동심도 표준 | 주요 응용 장비 |
|---|---|---|---|---|---|
| 20# 탄소강 | 140.87 | 69.2 | 0.03mm 이하 / 0.05mm 이하 | ≤0.01mm | 로봇팔, 경공업 자동화, 신에너지 자동차 |
| 42CrMo 합금강 | 72.2 | 49.0 | 0.008mm 이하 / 0.01mm 이하 | ≤0.005mm | 고부하 서보 모터, 풍력 터빈, 증기 터빈 |
숙련된 제조 시설과 협력하면 생산 라인에 일관성 있고 품질 테스트를 거친 기계 부품이 계속 공급됩니다. 우리의 인프라는 장기적인 가치와 안정성을 제공하도록 최적화되어 있습니다.
제공된 기술 도면에 따라 완전한 맞춤화를 제공합니다. 당사의 엔지니어링 팀은 치수, 내부 보어 프로파일, 슬롯 형상 및 원자재 사양(예: 20# 탄소강, 42CrMo 합금강 또는 45# 탄소강 활용)을 특정 전기 기계 매개변수와 일치하도록 조정할 수 있습니다.
비접촉식 표면 처리 라인은 밀봉된 열기 챔버에서 건조되기 전에 자동화된 화학 세척 및 부동태화 욕조를 통해 부품을 작동합니다. 수동 접촉을 없애면 땀으로 인한 산화가 방지되고 설치 전에 부품이 녹슬지 않는 상태로 유지됩니다.
모든 배치는 좌표 측정기(CMM)와 고정밀 진원도 테스터를 사용하여 검사됩니다. 우리는 표준 20# 탄소강 장치의 보어 원통도를 0.01mm 이하로 엄격하게 제어하여 일반적인 산업 표준인 0.015mm를 초과합니다.
예. 1215 저탄소 쾌삭강과 다양한 합금 등급을 포함한 모든 원자재는 엄격한 화학 테스트를 거칩니다. 배송된 모든 배치는 공식 REACH 및 RoHS 준수 인증서의 지원을 받습니다.
저장성에 있는 당사의 생산 공장은 월 최대 200만개에 달하는 예비 생산 능력을 유지하고 있습니다. 이를 통해 리드 타임이나 제품 일관성에 영향을 주지 않고 생산 규모를 조정하고 배송 일정을 조정할 수 있습니다.
정밀 기계 가공 분야에서 20년 넘게 헌신적인 경험을 쌓은 제조 시설은 까다로운 산업 환경에 대해 신뢰할 수 있는 엔지니어링 솔루션을 계속해서 제공하고 있습니다. 야금 검사 및 CNC 자동화 기계 가공부터 비접촉식 화학적 패시베이션에 이르기까지 공정의 모든 단계를 제어함으로써 모든 회전 부품이 고성능 표준을 충족하도록 보장합니다. 신뢰하다하웬차세대 고효율 모터 시스템을 구동하는 데 필요한 정밀도, 용량 및 일관성을 제공합니다.
